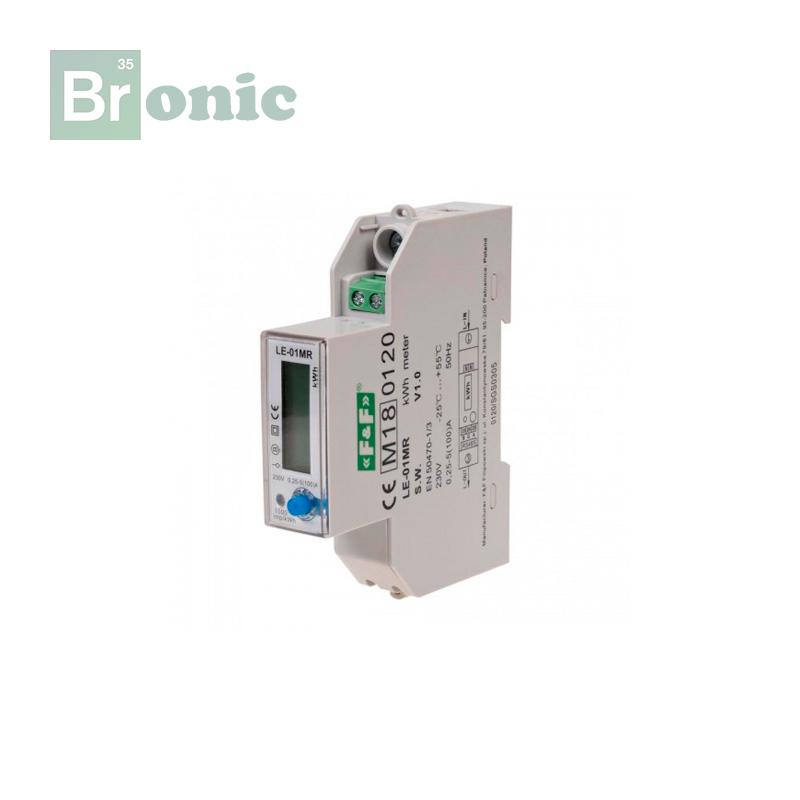

Счетчик LE-01MR

Счетчик LE-01MR предназначен для индикации и регистрации собранного электричества и параметров сети электропитания с возможностью дистанционного считывания показаний через проводную сеть стандарта RS-485.

Принцип действия

Счетчик LE-01MR под воздействием тока и приложенного напряжения точно измеряет количество потребляемого электричества. Потребляемая мощность указывается миганием светодиода (1000 i / kWh). Кроме того, измеритель измеряет параметры сети питания и температуру собственной системы. Значения отображаются циклически на ЖК-дисплее. Параметр изменяется по умолчанию каждые 5 секунд или на заданной частоте пользователем и вручную с помощью кнопки на лицевой стороне счетчика. Дисплей активен, когда индикатор включен. Счетчик в сети связи, работающий как ведомое устройство. Связь осуществляется в соответствии со стандартом Modbus RTU через последовательный порт RS-485. Считываемые значения регистров после преобразования дают результаты в соответствии с показаниями на индикаторе. Каждый метр идентифицируется уникальным адресом, назначенным пользователем.

Индикатор имеет возможность пломбирования крышек входных и выходных клемм, что делает невозможным обход счетчика.

Счетчик отмечен индивидуальным заводским номером, что позволяет его однозначную идентификацию. Маркировка нестираема (лазерная гравировка).

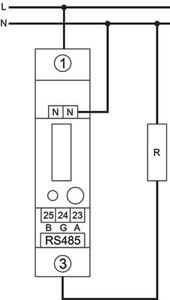

Рис.1. Схема подключения счетчика LE-01MR
