Съемник гидравлический СГ-004

Съемник гидравлический СГ-004 служит для распрессовки шестерен с валов тяговых двигателей.

Использование по назначению

1. Для заправки питателя необходимо выкрутить его из съемника. Погрузить наконечник питателя в масло и оттянуть поршень в крайнее положение.
2. Повернуть питатель наконечником вверх и слегка вдавить внутрь шарик наконечника для выпуска попавшего с маслом воздуха.
3. Вкрутить съемник в центральное отверстие вала, с которого необходимо распрессовать шестерню и затянуть его.
4. Питатель вкрутить в корпус съемника.
5. Для съема шестерни произвести нагнетание масла в зону сопряжения шестерни с валом до просачивания масла на торцевую поверхность.

Технические характеристики

• Присоединительная резьба – G 3/4. ( или М27 х 2 длиной 25 мм)
• Давление, развиваемое в цилиндре съемника – 50 МПа (500 кгс/см2).
• Рабочая жидкость: масло индустриальное И-20А ГОСТ 20799-88.
• длина 135мм
• ширина 50мм
• высота без насоса 75мм
• высота с насосом 240мм

В комплект поставки входят:

• Съемник гидравлический СГ-004 -  1 шт.
• Паспорт -  1 шт.

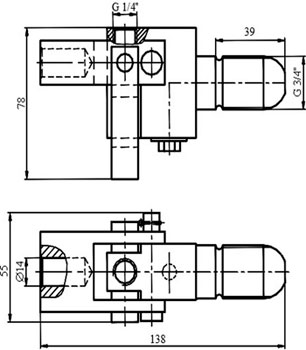

Рис.1. Габаритный чертеж съемника гидравлического СГ-004
