Шкив отбойного битера заднего контрпривода 10.01.21.170

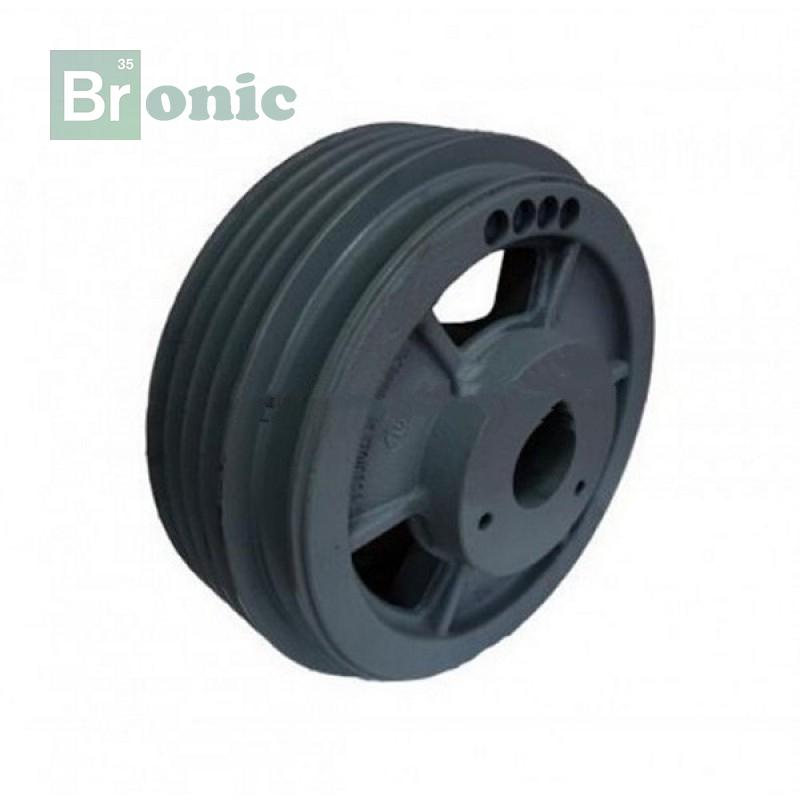

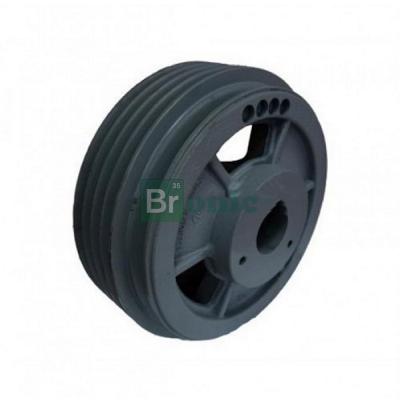

Шкив отбойного битера заднего контрпривода 10.01.21.170 представляет собой отливку цилиндрической формы.

Устройство и назначение

На ободе D=355мм проточены четыре ручья трапецеидального сечения, а на ободе D=315мм - один ручей. Ступица шкива имеет цилиндрическое посадочное отверстие со шпоночным пазом. Для облегчения веса ступица с ободом соединяется тремя отлитыми пластинами. Используется для комбайна с копнителем. Входит в состав битера отбойного заднего контрпривода молотилки комбайна Дон-1500.

Монтаж

Устанавливается на правом конце вала отбойного битера и передает вращение отбойному битеру.

Параметры

• Вес - 10,1 кг
• Материал - чугун
• Устанавливается в количестве - 1 шт.
