Соединение высоковольтное ВС-25

 Соединение высоковольтное ВС-25 предназначено для соединения и разъединения высоковольтной однофазной электрической цепи токоприемников высокоскоростного электропоезда.

Конструктивное исполнение

Соединение высоковольтное ВС-25 имеет децимальный номер ГКСА.685100.004 ТУ.

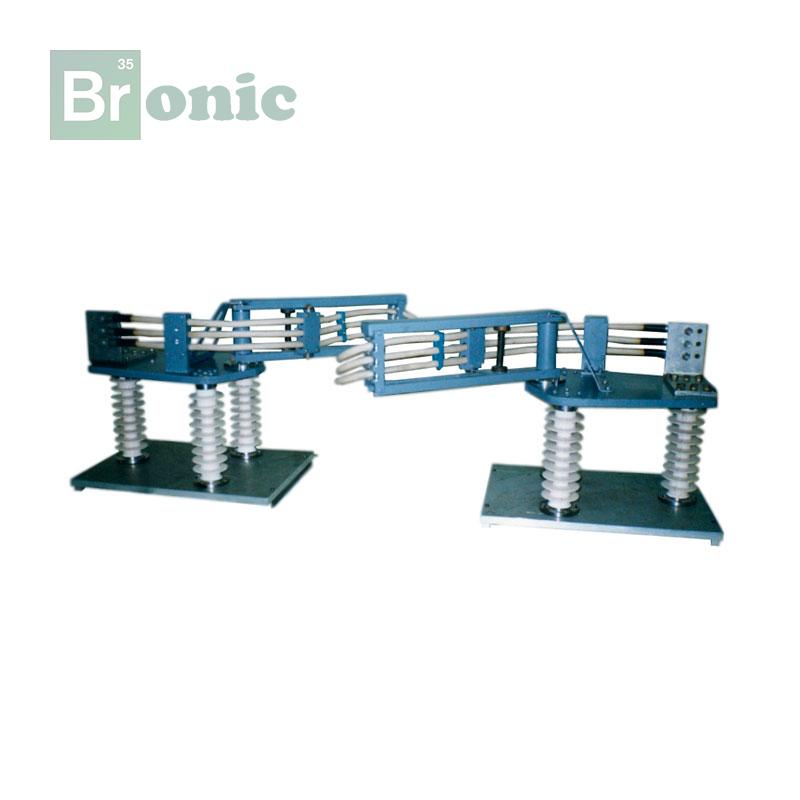

Соединение состоит из двух одинаковых частей - блоков ВС-25 Б. Блоки устанавливаются на крышах двух соседних вагонов и крепятся к крыше с помощью трёх высоковольтных опорных полимерных изоляторов. Блоки соединяются между собой кабелями с помощью болтов. Покрытие контактов серебряное. Блок изготавливают в исполнении «У1», по ГОСТ 15150 и ГОСТ 15543.1.

Эксплуатация

Оптимальными условиями для использования соединения ВС-25 являются:

• синусоидальная вибрация в диапазоне частот от 0,5 до 100 Гц с амплитудой ускорения до 10м·с -2 (lg);
• механические удары одиночного действия с пиковым ударным ускорением до 50м·с -2 (5g) при длительности действия ударного ускорения от 2 до 20 мс (только в одном горизонтальном направлении);
• линейное ускорение до 50 м·с -2 (5g);
• акустический шум в диапазоне частот от 50 до 10000 Гц при уровне звукового давления 130 дБ.
• температура окружающей среды от - 50 до + 50 С;
• изменения температуры окружающей среды от - 50 до + 50 С;
• повышенная относительная влажность воздуха 100 процентов при температуре 25 С.
