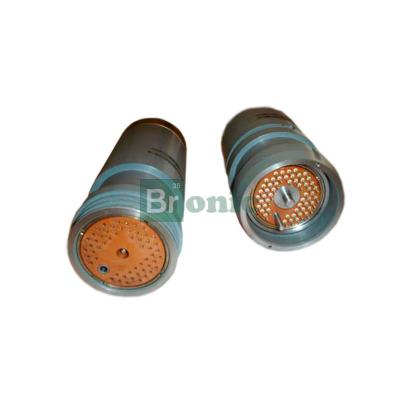

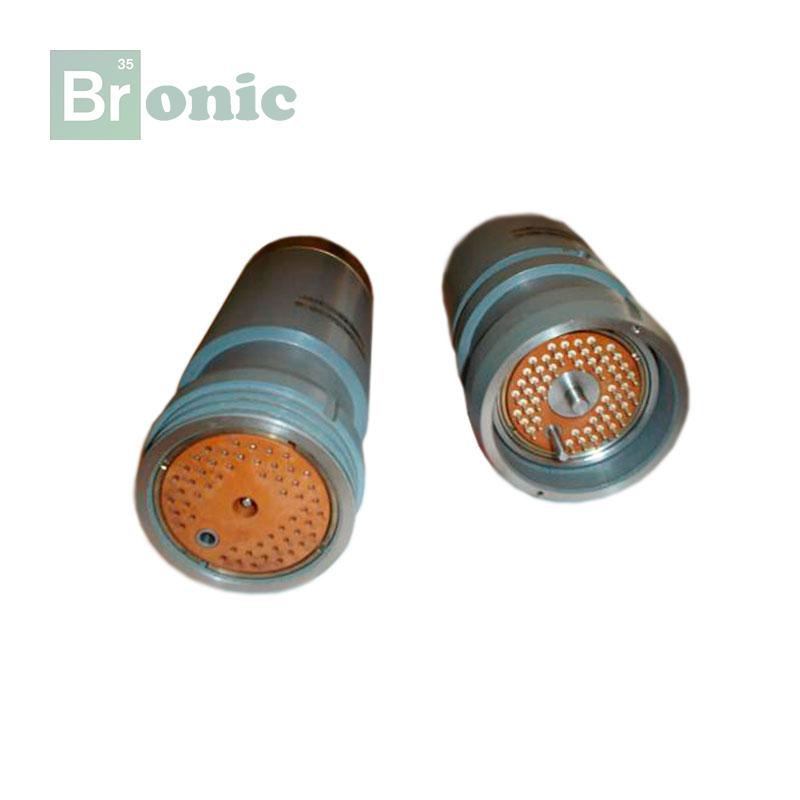

Соединители электроразрывные типа ЭНГ-У6-54 «Стык-7К»

Соединители электроразрывные типа ЭНГ-У6-54 «Стык-7К» предназначены для соединения и разъединения электрических цепей в условиях воздействия гидростатического давления и обеспечивающие водонепроницаемость как в сочленённом положении, так и в расчленённом положении для розетки.

Конструктивное исполнение

Соединители состоят из двух частей:

• вилки,
• розетки, водонепроницаемых в сочленённом положении.

Вилка и розетка сочленяются между собой вручную с помощью специального механизма - струбцины. Фиксация сочленённого положения – устройством потребителя (хомутами). Расчленение соединителя происходит ходом изделия. Зависимость усилия расчленения соединителя от гидростатического давления компенсировано специальным устройством вилки. Розетка водонепроницаема в расчленённом положении. Контакты покрыты серебром.

Соединитель электроразрывной типа ЭНГ-У6-54 имеет децимальный номер ГКСА.434600.007 ТУ.

Эксплуатация

Оптимальными условиями для использования соединителей ЭНГ-У6-54 «Стык-7К» являются:

• Синусоидальная вибрация:
  • диапазон частот - 1-500 Гц;
  • амплитуда ускорения - 20 м/кв.с (2 g);
• Механический удар одиночного действия:
  • пиковое ударное ускорение - 2000 м/кв.с (200 g);
  • длительность действия - 1-5 мс.;
  • линейное ускорение - 200 м/кв.с (20 g).
• Широкополосная случайная вибрация:
  • диапазон частот - 1-2500 Гц;
  • среднеквадратичное значение ускорения – 20 м/кв.с (2 g).
• Температура окружающей среды:
  • рабочая (при эксплуатации) от - 4 до + 35 С,
  • предельная ( при транспортировании и хранении ) от - 50 до + 50 С;
• Гидростатическое давление воды - 10,5 МПа (105 кгс/кв.см);
• Повышенная относительная влажность воздуха при температуре 35 С - 98 %;
• Морская вода с температурой от - 2 до + 28 С с солёностью до 35 промиле;
• Воздействие парогазовой смеси с температурой 848 градусов Кельвина в течение 3 с;
