Соединители электроразрывные типа ЭНВ-Б19 «Рябина»
Цена:По запросу
Соединители электроразрывные типа ЭНВ-Б19 предназначены для соединения и разъединения электрических цепей.
Конструктивное исполнение

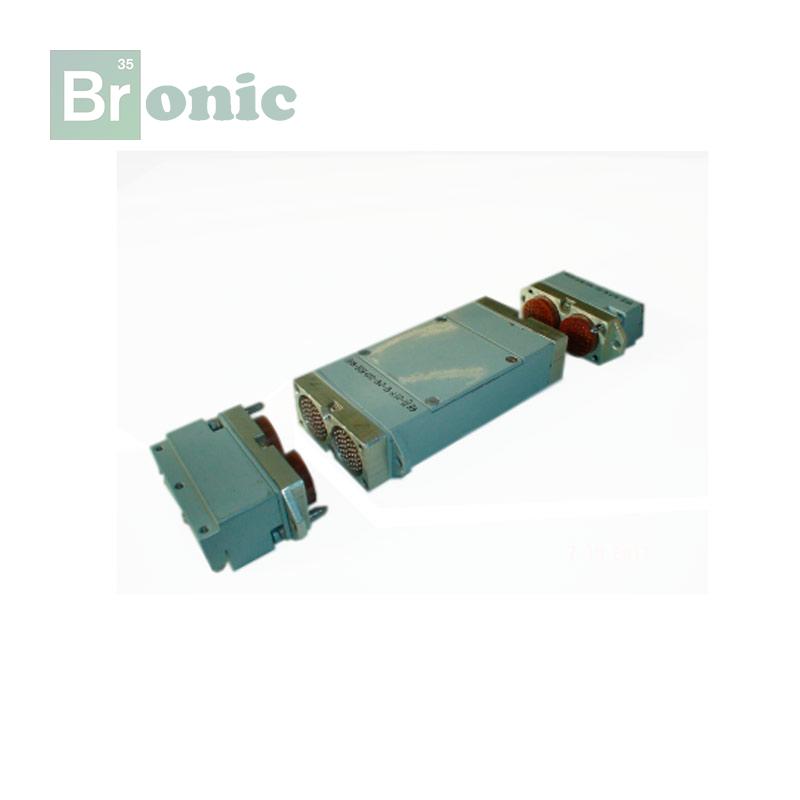

Соединители состоят из трех частей - вилки и двух одинаковых розеток. Соединители сочленяются вручную, фиксируются в сочлененном положении и расчленяются устройством потребителя. Контакты покрыты серебром.
Соединители электроразрывные типа ЭНВ-Б19 имеет демицальный номер ГКСА.434643.006 ТУ.
| Параметры | Значения |
| Количество контактов в вилке | 200 |
| Количество контактов в розетке | 100 |
| Диаметр контактов | 1 мм |
| Сопротивление контактов | не более 5 мОм |
| Сопротивление изоляции в нормальных климатических условиях | не менее 1000 МОм |
| Рабочий ток на контакт | 1 А при суммарной токовой нагрузке на соединитель 150 А |
| Максимальный ток на одиночный контакт | 4 А, количество контактов не более 10 на каждую контактную группу |
| Максимальное рабочее напряжение постоянного и переменного (частотой до 3 МГц) тока в нормальных климатических условиях и при пониженном атмосферном давлении 4400 Па (33 мм рт. ст.) | 220 В (амплитудное значение) |
| Количество сочленений и расчленений соединителей | 250 |
| Усилие сочленения и расчленения соединителей | не более 294 Н (45 кгс) |
| Минимальная наработка соединителей в предельных режимах | 1000 ч |
| Минимальный срок службы соединителей | 15 лет |
| Минимальный срок сохраняемости | 15 лет |
Эксплуатация
Оптимальными условиями для использования соединителей ЭНВ-Б19 являются:
- Температура окружающей среды от -60 С до 85 С;
- Атмосферное пониженное давление 4400 Па (33 мм рт. ст.);
- Повышенная относительная влажность воздуха при температуре 35 С - 98 %.
- Синусоидальная вибрация:
- диапазон частот – 15-2000 Гц;
- Амплитуда ускорения – 200 м·с -2 (20g);
- Механический удар многократного действия:
- пиковое ударное ускорение – 60 м·с -2 (6g);
- длительность действия – 20-30 м·с;
- Механический удар одиночного действия:
- пиковое ударное ускорение – 1500 м·с -2 (150g);
- длительность действия – 1-3 м·с;
- Линейное ускорение – 150 м·с -2 (15g);
- Акустические шумы: диапазон частот – 50 – 10000 Гц;
- Уровень звукового давления – 170 дБ.
