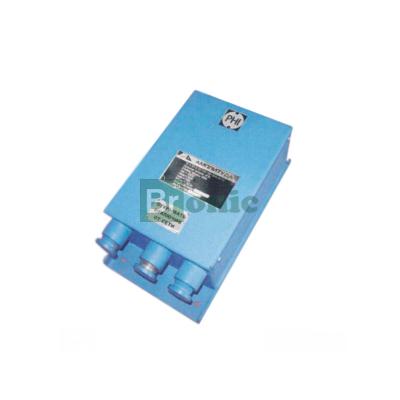

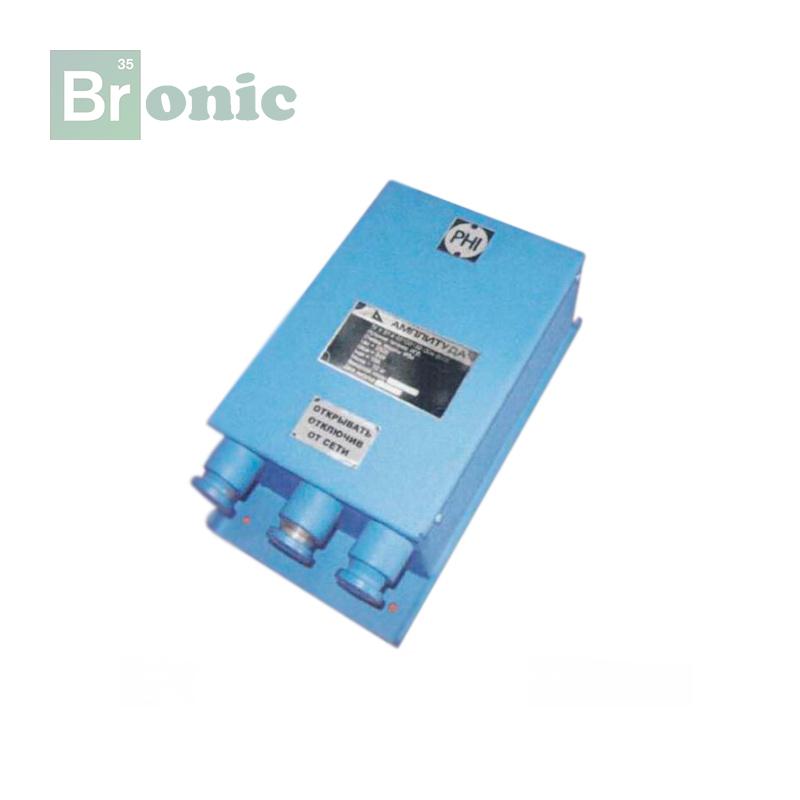

Стабилизатор напряжения ИП-5
Цена:По запросу
Стабилизатор напряжения ИП-5 предназначен для электропитания цепей освещения и вспомогательного оборудования рудничных контактных электровозов и преобразует постоянное напряжение 250 В в стабилизированное постоянное напряжение 24 В с током нагрузки до 5 А.
Устройство и принцип действия
Выход ИП-5 защищен от короткого замыкания со стороны нагрузки. КПД при номинальных значениях входного напряжения и тока нагрузки ИП-5 не менее 80%.
Электрическая прочность изоляции обеспечивает отсутствие пробоя и поверхностного перекрытия изоляции при испытательном постоянном напряжении 2100 В в нормальных условиях эксплуатации и 1500 В в условиях повышенной влажности при проверке между входом и корпусом, входом и выходом ИП-5.
| Наименование параметров и размеров | Показатель |
| Номинальное входное напряжение, В | 250+75/-90 |
| Номинальное выходное напряжение U1, В | 24+/-1 |
| Ток нагрузки, номинальное значение l1, А | 5 |
| Ток нагрузки, минимальное значение, А | 0 |
| Порог срабатывания защиты от перегрузок по току l1, А | 7 |
| Ток потребления, А, не более | 2,5 |
| Тепловая защита, С° | 80±5 |
| Габаритные размеры Д/Ш/В, мм | 310/182/116 |
| Масса, кг, не более | 7 |
Эксплуатация
Стабилизатор напряжения ИП-5 должен эксплуатироваться в условиях свободной конвекции воздуха. Рабочее положение вертикальное (вниз кабельными вводами), допускаются отклонения до 5 градусов от рабочего положения в любую сторону. Степень защиты 1Р54 по ГОСТ 14254-96. Температура наружных поверхностей ИП-5 при работе на номинальную нагрузку не превышает 50°С. Средняя наработка на отказ не менее 1000 ч при температуре 25°С.
Средний срок службы с учетом проведения восстановительных работ - не менее 10 лет.
Заказать Стабилизатор напряжения ИП-5 в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
