Тали электрические канатные CD1

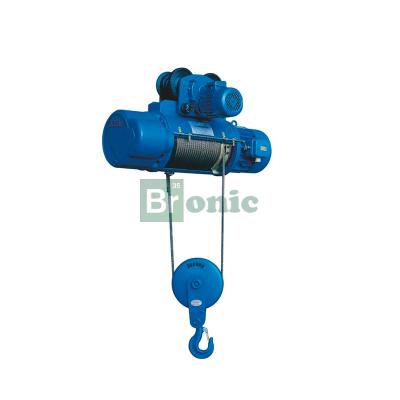

Фото тали электрической канатной CD1
Цена:По запросу
Уточнить цену

Тали электрические канатные CD1 предназначены для подъема и транспортировки грузов (если используется стационарный вариант на фиксированной опоре) для подъема грузов вертикально либо под различными углами.

Конструктивное исполнение

Тали электрические канатные CD1 представляют собой легкое и малогабаритное оборудование, пригодное для установки на монорельсовом мостовом кране, на прямой или изогнутой монорельсовой балке двутаврового типа.

В состав тали входит:

  1. Подъемный редуктор;
  2. Роликовое приспособление;
  3. Ограничитель-выключатель;
  4. Двигатель подъемного механизма;
  5. Шкаф подъемного электрооборудования;
  6. Электрический подвижный кран;
  7. Рычаг ограничителя;
  8. Крюк;
  9. Упор;
  10. Направляющее приспособление для каната;
  11. Двигатель механизма перемещения;
  12. Редуктор механизма передвижения;
  13. Двухколесный механизм перемещения;
  14. Балансир;
  15. Направляющее приспособление для гибкого кабеля.

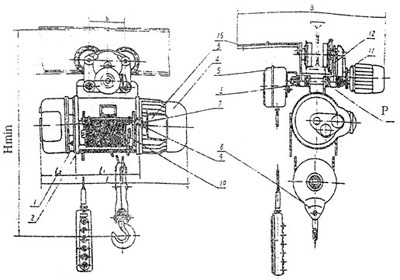

Рис.1. Схема тали электрической канатной CD1

Рис.1. Схема тали электрической канатной CD1

Технические характеристики
Тип CD1 0.5x6D CD1 0.5x12D CD1 1x6D CD1 1x12D CD1 2x6D CD1 2x12D
Грузоподъемность кг 500 500 1000 1000 2000 2000
Высота подъема м 6 12 6 12 6 12
Скорость подъема м/мин 8
Скорость перемещения м/мин 20(30)
Диаметр троса мм 4,8 11 7,4 7,4 11
Длина троса м 14,43 26,43 14,65 26,65 15,4 27,4
№ двутавра   16-28b
Мин. радиус кольцевой планки м 1 1.2 1,2 1,5
Мощность двигателя перемещения кВт 0,8 1,5 3
Число оборотов об/мин 1380
Мощность двигателя перемещения кВт 0,2 0,6
Число оборотов об/мин 1380
Питание сети   380 В, 50 Гц
Основные габариты Hmin мм ~ 650 ~ 667 ~ 764 ~ 840 ~ 950
l2 мм 125 158 187
l1 мм 274 418 345 541 352 552
l мм 616 760 758 954 820 1020
B мм ~ 884 ~ 930
Масса кг 121 130 137 172 221 285
Продолжение таблицы
Тип CD1 3x6D CD1 3x12D CD1 5x6D CD1 5x12D
Грузоподъемность кг 3000 3000 5000 5000
Высота подъема м 6 12 6 12
Скорость подъема м/мин 8
Скорость перемещения м/мин 20(30)
Диаметр троса мм 13 15
Длина троса м 15,85 27,85 16,43 28,43
№ двутавра   20a-32c 25a-63c
Мин. радиус кольцевой планки м 1,2 1,5 1,5 2
Мощность двигателя перемещения кВт 4,5 7,5
Число оборотов об/мин 1380 1400
Мощность двигателя перемещения кВт 0,4 0,8
Число оборотов об/мин 1380
Питание сети   380 В, 50 Гц
Основные габариты Hmin мм ~ 954 ~ 1058 ~ 1120 ~ 1283
l2 мм 229 267
l1 мм 380 586 415 625
l мм 932 1138 1047 1257
B мм ~ 930 ~ 1055
Масса кг 281 354 473 597
