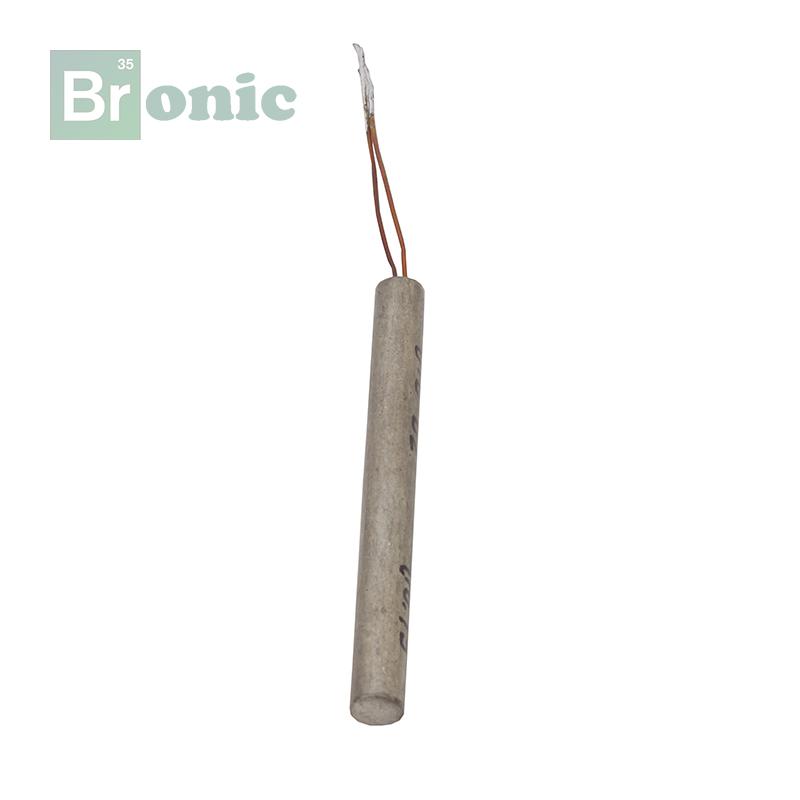

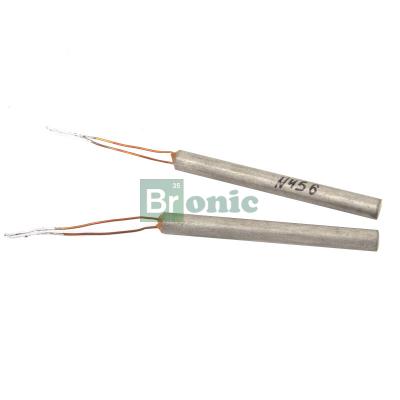

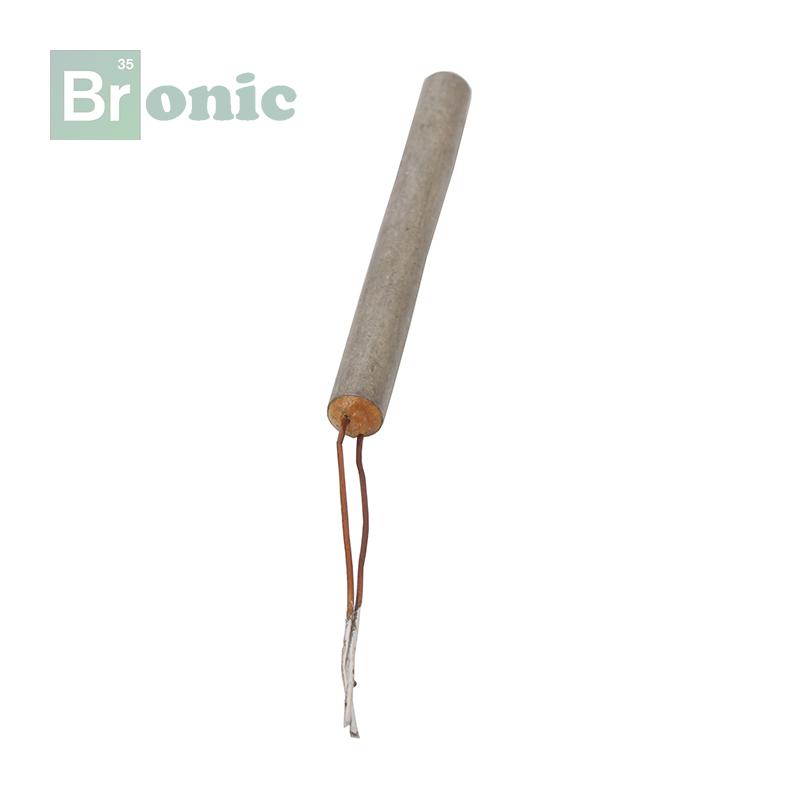

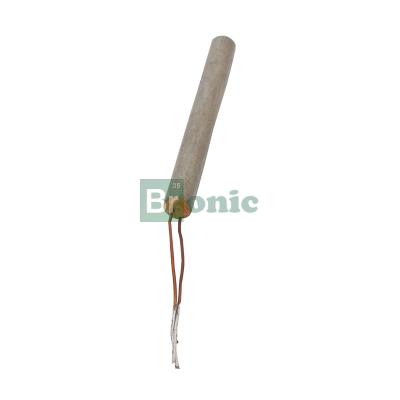

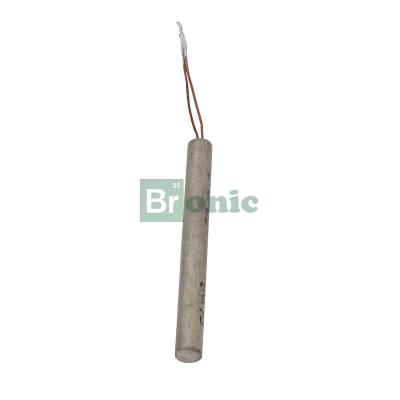

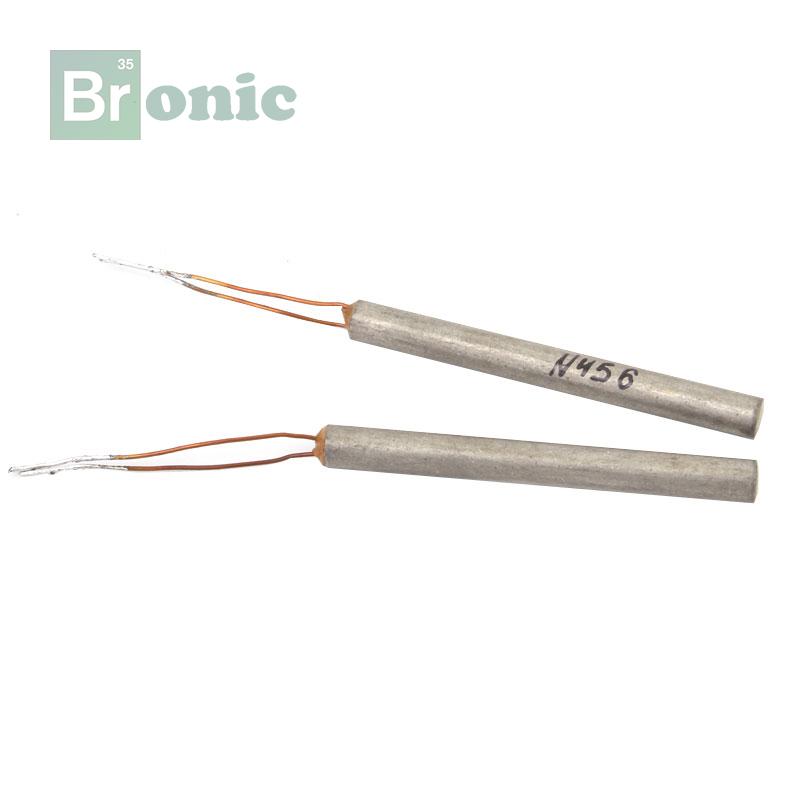

Термометрический элемент ЭЧМ-0183
Цена:По запросу
Термометрический элемент ЭЧМ-0183 предназначен для измерения температуры в атмосфере чистого воздуха, газообразных химически не агрессивных сред с влажностью не более 80%.
| Параметры | Значения |
| Рабочий диапазон измеряемых температур, °С | от -50 до +150 |
| Условное обозначение НСХ преобразования (ГОСТ 6651) | 10 М, 50 М, 100 М |
| Класс допуска (ГОСТ 6651) | В, С |
| Количество чувствительных элементов | 1 или 2 |
| Показатель тепловой инерции, с | не более 9, 10, 12, 15, 20, 25, 30 |
| Материал защитной арматуры | латунь, фторопластная пленка |
| Устойчивость к механическим воздействиям | виброустойчивый |
Исполнение
Элемент представляет собой намотку из медной проволоки, помещенную в защитную гильзу. Конструкция - неразборная.
Принцип действия элемента основан на пропорциональном измерении его электрического сопротивления в зависимости от температуры.

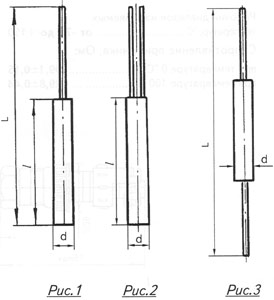

Схема преобразователя ЭЧМ-0183
| d, мм | 4 (рис. 1) | 5 (рис. 1,2,3) | 7 (рис.2) | |||||||
| l, мм | 25 | 40 | 20 | 32 | 50 | 55 | 80 | 32 | 80 | 100 |
| L, мм | 55 | 70 | 50 | 62 | 80 | 110 | 110 | 62 | 11- | 130 |
| НСХ | 50 М | 100 М | 10 М | 50 М (дв.)* | 50 М, 100 М (дв.)* | 50 М | 100 М | 10 М | 50 М | 100 М |
*дв. -двойной
Заказать Термометрический элемент ЭЧМ-0183 в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
