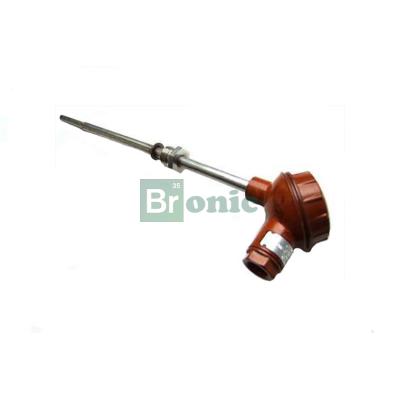

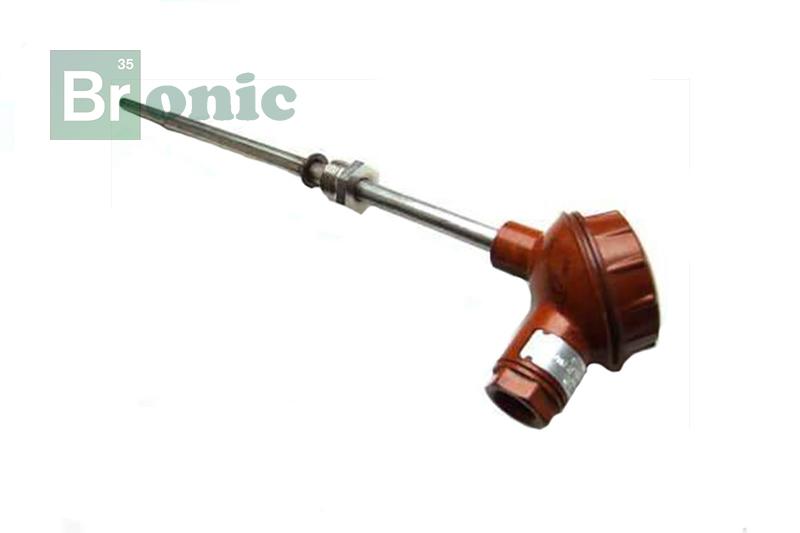

Термопреобразователь ТСМ-001

Термопреобразователи (датчики температуры) группы 0 предназначены для измерения температуры окружающей среды, жидких, газообразных и сыпучих химически неагрессивных сред, а также поверхности твердых тел в различных отраслях промышленности.

По типу измерительного элемента делятся:

• - термопреобразователи сопротивления (термометры) - ТСМ, ТСП;
• - термопреобразователи термоэлектрические (термопары) - ТХА, ТХК, ТЖК;
• - полупроводниковые преобразователи - ТП.

Основные технические характеристики:

• схема соединения ЧЭ - двух-, трех-, четырехпроводная;
• по типу ЧЭ делятся на:
  • - термопреобразователи сопротивления (ТС) (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000);
  • - термоэлектрические преобразователи (ТП) (термопары ТХА (К), ТХК (L));
  • - полупроводниковые (DS18B20).
• материал защитной арматуры - нержавеющая сталь 12Х18Н10Т;
• степень защиты от воздействия пыли и воды - IP54;
• конструкция термопреобразователей (датчики температуры) - неразборная;
• сопротивление изоляции - не менее 100 МОм;
• классы допуска - А, В, С (для ТС), 1, 2 (для ТП).

Технические характеристики

Модификация	Технические параметры
001	Параметр	Тип	Значение
	Рабочий диапазон измеряемых температур, °С	ТСМ-001	-40...180
		ТСП-001	-40...500
		ТХК-001, ТЖК-001	-40...600
		ТХА-001	-40...800
	Условное давление измеряемой среды, МПа, не более	-	10
	Показатель тепловой инерции, с, не более	-	15...45
