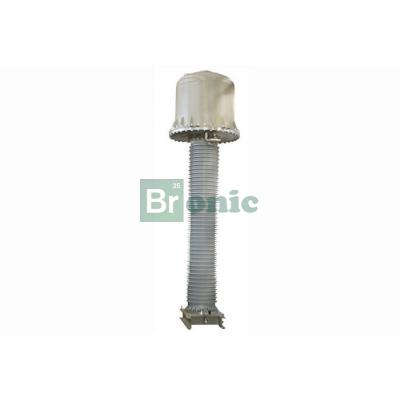

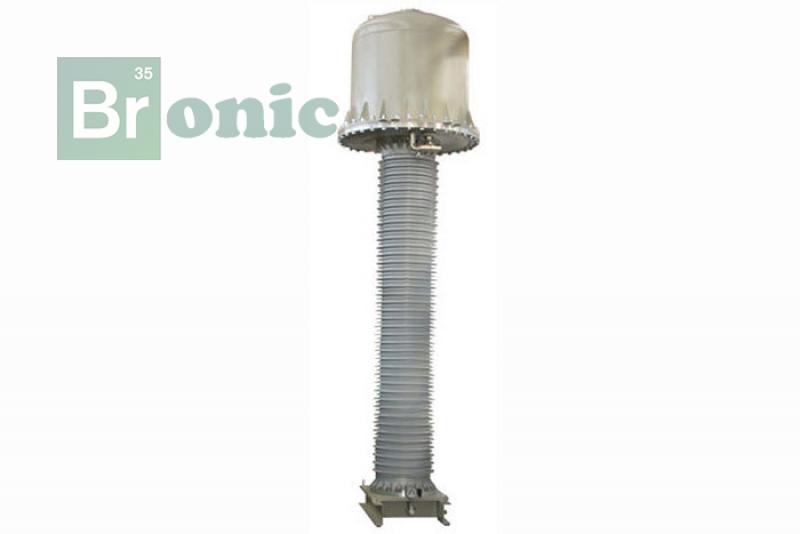

Трансформатор ТОГ123-II-IV У1
Цена:По запросу
Трансформатор ТОГ123-II-IV У1 предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока, частоты 50 Гц.
| Номинальная сила первичного тока, А | Номинальная сила тока динамической стойкости, кА | Номинальная сила тока термической стойкости, кА |
| 50 | 10 | 3 |
| 75 | 15 | 4 |
| 100 | 20 | 6 |
| 150 | 30 | 8 |
| 200 | 40 | 10 |
| Параметры | Значение |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальная сила первичного тока, А | 50; 75; 100; 150; 200 |
| Номинальная сила вторичного тока, А | 1 или 5 |
Число вторичных обмоток:
|
4 или 5 3 или 4 5Р-30 В·А 1 или 2 0,2S-20 В·А |
| Минимальное нормированное значение удельной длины пути утечки, мм/кВ | 22,5; 25,0 |
| Минимальное расстояние перекрытия внешней изоляции, мм | 1063; 1196 |
| Номинальная предельная точность вторичных обмоток для защиты | 20 |
| Время протекания силы тока термической стойкости, с | 3 |
| Коэффициент безопасности приборов | 5 |
Номинальное выдерживаемое напряжение, кВ:
|
230 550 |
| Рабочее давление элегаза (избыточное) при температуре 20°С, МПа | 0,35 ± 0,01 |
| Сейсмостойкость | 8 |
| Масса, кг | 593 |
| Габаритные размеры | не более 766х1070х2338 |
| Установочные размеры | 512 ±1х552±1; 4 отв. D18+0,5 |
Заказать Трансформатор ТОГ123-II-IV У1 в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
