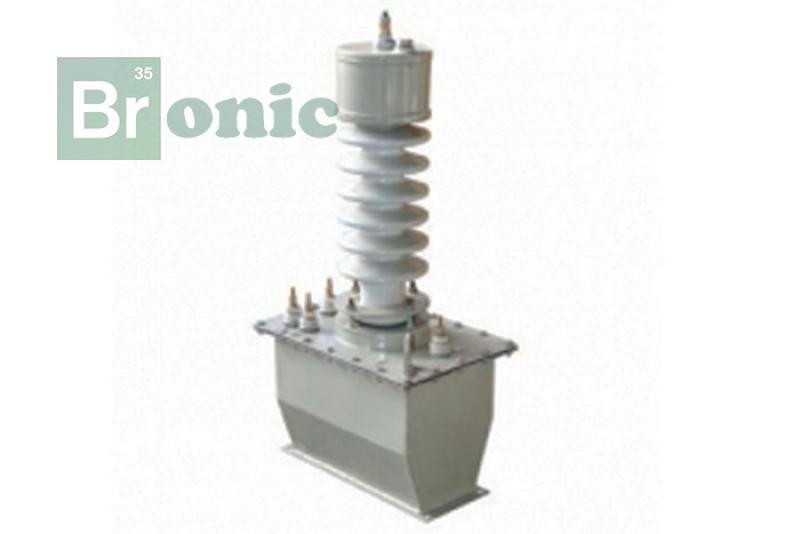

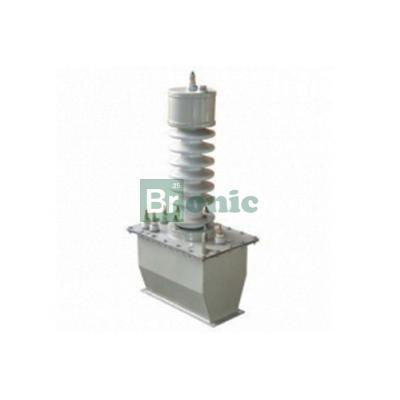

Трансформатор ЗНОМ-35
Цена:По запросу
Трансформатор ЗНОМ-35 предназначен для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты и сигнализации в сетях переменного тока с изолированной нейтралью частотой 50 и 60 Гц.
Конструктивное исполнение
Баки трансформаторов сварные. Подъем трансформатора в сборе осуществляется за скобы, расположенные на крышке трансформатора. Внизу расположены пробка для спуска масла, пробка для заливки масла и взятия пробы масла, болт заземления. На крышке бака имеется вводы ВН, НН, пробка для доливки масла, гнездо для термометра.
Активная часть трансформатора ЗНОМ-35 состоит из магнитопровода, изготовленных из холоднокатаной электротехнической стали, обмоток, отводов ВН и НН. Обмотки трансформаторов из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.
| Параметры | Значение |
| Предельная мощность, кВА | 0,1 |
Номинальное напряжение, кВ
|
35/√3 0,1/√3 0,1/3 |
| Схема и группа соединения | 1/1/1-0-0 |
| Н, мм | 950 |
| Масса масла, кг | 20 |
| Полная масса, кг | 82 |
Эксплуатация
Оптимальными условиями для использования трансформаторов ЗНОМ-35 являются:
- температура окружающего воздуха:
- от -45 до +40°С для У1,
- от -60 до +40°С для ХЛ1,
- относительная влажность воздуха - не более 80% при 25°С.
Заказать Трансформатор ЗНОМ-35 в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
