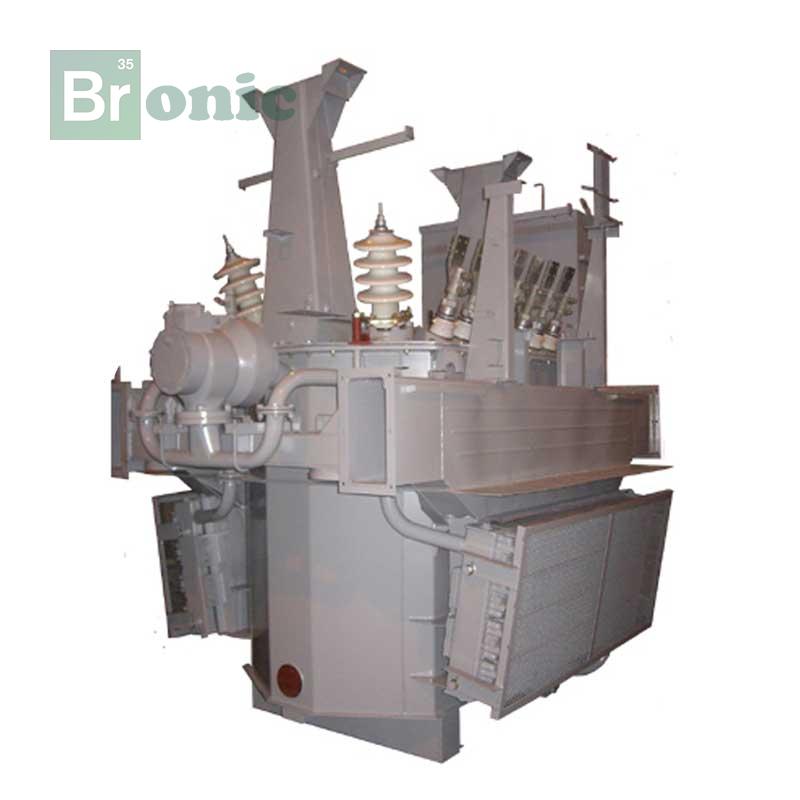

Трансформаторы ОДЦЭ-5000-25Б-02
Цена:По запросу
Трансформаторы ОДЦЭ-5000-25Б-02 предназначены для преобразования напряжения контактной сети в напряжение цепей тяговых двигателей через выпрямительную установку и собственных нужд электровоза.
Конструктивное исполнение
Трансформатор состоит из следующих составных частей: бака, крышки, расширителя, охладительной системы, активной части.
Активная часть помещена в стальной восьмигранный бак, заполненный трансформаторным маслом. Крепление активной части с башмаком и крышкой приводится при помощи специальных болтов, втулок, шпилек и гаек. Обмотки трансформатора выполнены из медного провода. Соединение концов обмоток с вводами для присоединения наружного монтажа осуществляется медными шинами с напаянными на концах демпферами.
Охлаждение трансформатора осуществляется через специальный охладитель, состоящий из 8-секций радиаторов, расположенных по 4 секции на боковых гранях бака. Циркуляция масла осуществляется электронасосом. Насос всасывает горячее масло со стороны ввода и нагнетает через вентилируемый охладитель в бак, в каналы обмоток активной части.
| Частота питающей сети, Гц | 50 | |
| Схема и группа соединительных обмоток | 1/1-1-1-1-1-0-0-6-6-0 | |
| Номинальная мощность сетевой обмотки (СО), кВ·А | 4485 | |
| Номинальная напряжение сетевой обмотки (СО), кВ | 25 | |
| Номинальное напряжение тяговых обмоток (ТО1, ТО2) на вводах, В | а1-х1; а2-х2 | 638 |
| а1-2; а2-6 | 783 | |
| а1-3; а2-7 | 928 | |
| а1-4; а2-8 | 1073 | |
| а1-01;а2-02 | 1218 | |
| Номинальный ток тяговых обмоток (ТО1, ТО2), А | 2х1750 | |
| Номинальная мощность обмотки собственных нужд (ОСН), кВ·А | 225 | |
| Номинальное напряжение обмотки собственных нужд (ОСН) на вводах, В | а5-х3 | 232 |
| а4-х3 | 406 | |
| а3-х3 | 638 | |
| Номинальный ток обмотки собственных нужд (ОСН), А | 550 | |
| Суммарные потери трансформатора , кВт | 83 | |
| Коэффициент полезного действия трансформатора, %, не менее | 98,0 | |
| Масса трансформатора в снаряженном состоянии, кг | 7800 | |
Эксплуатация
Оптимальными условиями для использования трансформатора ОДЦЭ-5000-25Б-02 являются:
- температура окружающего воздуха от -50°С до +40°С,
- температура в кузове электровоза до +60°С,
- высота над уровнем моря не более 1200 м.
Заказать Трансформаторы ОДЦЭ-5000-25Б-02 в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
