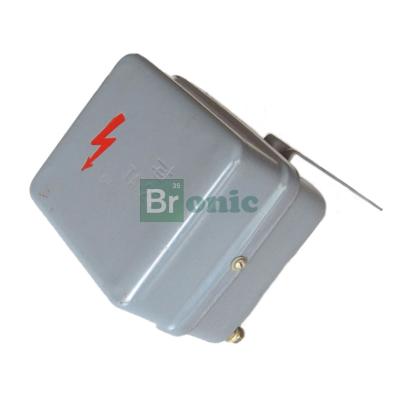

Трансформаторы ТА-10 и ТА-25

Трансформаторы ТА являются устройствами, используемыми для поддержки функционирования сетей питания для аппаратуры, обеспечивающей процесс радиотрансляционного вещания.

Область применения

Трансформаторы этого типа широко используются для подачи питания в системы 3-программного вещания. Они имеют встроенную грозозащиту, что исключит перепады напряжений и поломку передающей аппаратуры в случае грозы.

Трансформаторная система применяется в смешанных и воздушных линиях, обеспечивающих радиотрансляции проводными каналами.

Устройство и принцип действия

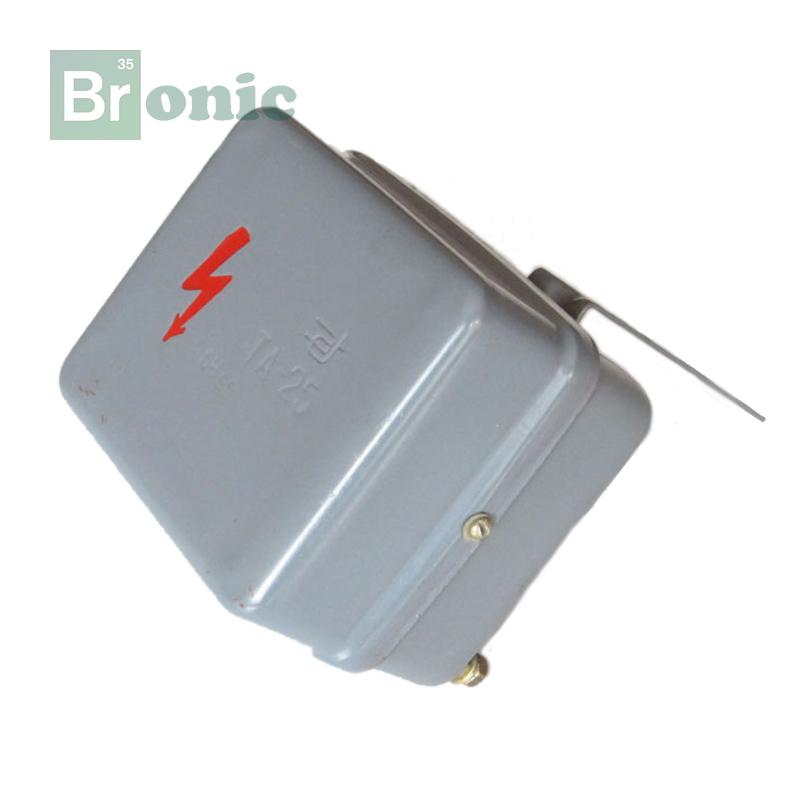

Трансформатор выполнен в виде закрытого устройства, рабочие катушки которого надежно защищает металлический корпус. Для подключения к системе грозозащиты на корпусе трансформатора имеется специальный коммутационный отвод. Защитный кожух прибора обеспечивает ему уровень защиты от проникновения влаги и пыли IP 54.

ТА-трансформатор выпускается в двух модификациях: ТА-10 и ТА-25. Оба конструкционных решения состоят из сердечника закрытого типа и двух рабочих обмоток – первичной и вторичной. Первичная обмотка подключается к управляющей цепи, напряжение в которой может составлять 240 В.

Трансформаторы ТА-10 и ТА-25 представляют собой системы снижающего действия. На выходе трансформатора получают питающее напряжение, номинальная величина которого составляет 30 В.
