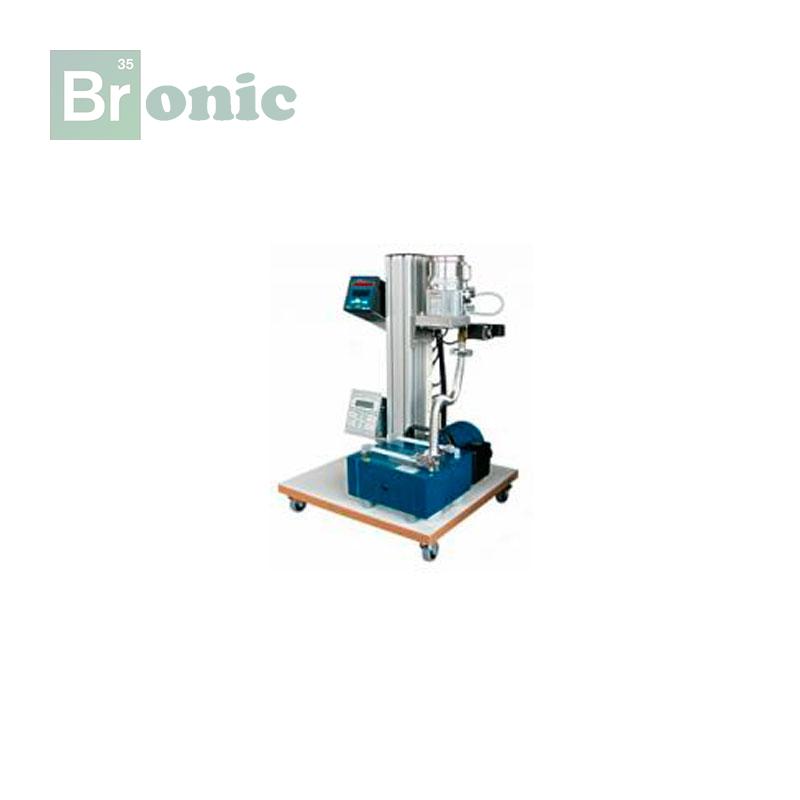

Турбовакуумная система STP/1

Турбовакуумная система STP/1 – это вакуумная система, выполненная в виде автономных мобильных высоковакуумных откачных постов, созданных на основе современных высоковакуумных турбомолекулярных насосов SST 81 и SST 301. Она обеспечивает достижение вакуума порядка (1 х 10-7) мбар абс. в откачиваемых герметичных объемах.

Области применения

Турбовакуумная система широко используется:

• для получения глубокого вакуума с высокой производительностью в области предварительного разряжения;
• в химических лабораториях;
• для сублимационной сушки (сушка вымораживанием);
• на производствах.

Устройство и работа

Для 1-й ступени форвакуумной откачки применяется 2-хступенчатый пластнчато-роторный маслоуплотняемый (системы STP/1) или сухой 3-хступенчатый мембранный (системы STP/D1) вакуумный насос. Системы STP снабжены контроллером измерения давления с Pirani-датчиком низкого вакуума. Запуск в работу турбомолекулярного насоса и его выключение выполняются автоматически через контроллер турбомолекулярного насоса. Запуск и выключение форвакуумных насосов производятся расположенными на них кнопками запуска. Дополнительно эти системы могут быть укомплектованы Penning-датчиком для измерения высокого вакуума, который работает от контроллера измерения давления.

Комплект поставки

В состав турбовакуумной системы STP/1 входит:

• турбомолекулярный насос PCB контроллер турбонасоса блок питания форвакуумный насос:
• пл.-роторный маслоуплотняемый для систем STP сухой мембранный для систем STP/D контроллер для измерения вакуума MRV_100
• датчик низкого вакуума CAP_121
• электромагнитный запорный клапан в форвакуумной линии клапан автоматического напуска атмосферы в турбонасос
• система воздушного охлаждения защитный INLET
• фильтр на всасывании
• комплект фитингов и креплений передвижная платформа со штативом
