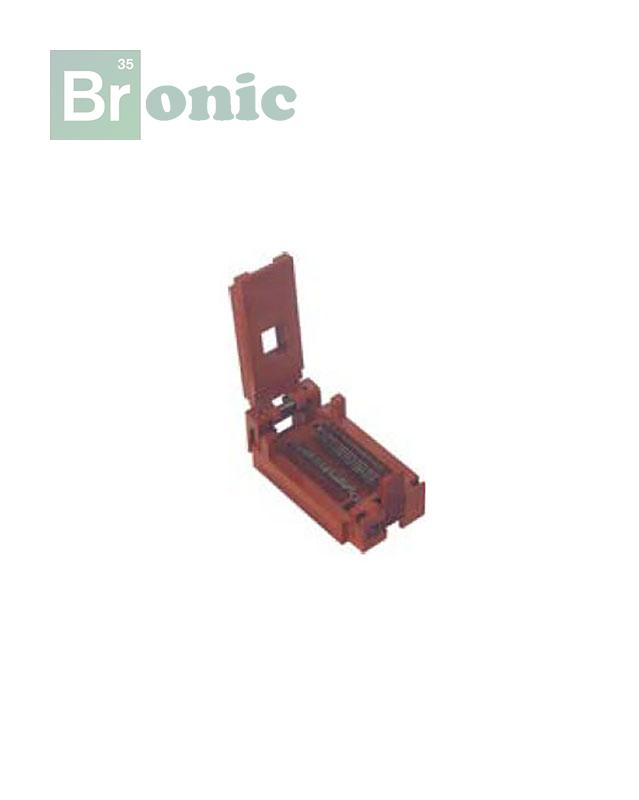

Устройства контактные УК16-1СП

Цена:По запросу

Уточнить цену

Устройства контактные УК16-1СП, УК24-1СП, УК48-1СП, УК64-1СП.используются при испытаниях и подключении:

планарных многокристальных модулей
интегральных схем для остальных контактных устройств к испытательной аппаратуре

Структура условного обозначения

Устройства контактные УК обозначаются так: УК16-1СП АГ0.481.616 ТУ, где:

УК - устройство контактное;
16(24, 48, 64) - число контактов;
1 - вариант исполнения;
С - с применением спутников-носителей;
П - для бескорпусных интегральных схем на полиимидном носителе;
АГ0.481.616 ТУ - обозначение технических условий;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.

Технические характеристики
Наименование	Значения
Max ток на контакт, А: при рабочей температуре среды до 35 °С при рабочей температуре среды более 35 °С	0,5 0,05
Напряжение, В	0,2 - 60
Сопротивление контакта, мОм	900
Сопротивление изоляции, МОм	1·10⁴
Электрическая прочность изоляции, В (ампл )	500
Емкость между двумя соседними контактами, пФ	1.8
Количество закрываний и открываний крышки УК, содержащих спутники с ИС	4000
Наработка на отказ, ч	5000
Срок сохраняемости, лет	4

Условия эксплуатации

Синусоидальная вибрация:
- диапазон частот, Гц 1 - 500;
- амплитуда ускорения, м/с² (g) 100 (10).
Механический удар многократного действия:
- пиковое ударное ускорение, м/с² (g) 150 (15).
Атмосферное пониженное давление, кПа (мм рт ст ):
- рабочее 53,3 (400);
- предельное 19,4 (145).
Рабочая температура среды, °С:
- повышенная 125;
- пониженная минус 60.
Смена температур, °С от 125 до минус 60;
Повышенная относительная влажность воздуха при температуре 25 °С, % 98.

Заказать Устройства контактные УК16-1СП в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
