Устройства серии КД2128Л.01

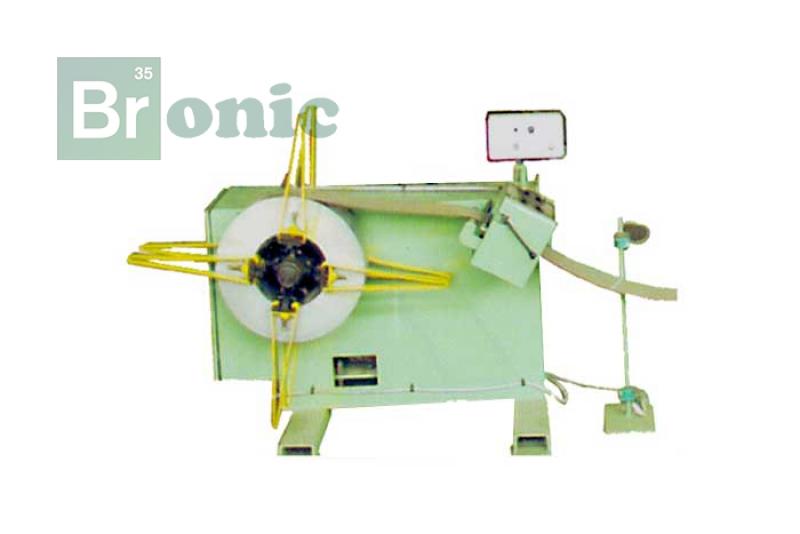

Фото устройств серии КД2128Л.01
Цена:По запросу
Уточнить цену

Разматывающие устройства серии КД2128Л.01 предназначены для механизированной размотки ленты из рулона с образованием петли ленты, контролируемой датчиками, что исключает влияние массы рулона на точность подающих механизмов.

Наматывающие устройства серии КД2128Л.01 предназначены для автоматизированной намотки ленты (отходов ленточного материала) в рулон.

Область применения

Разматывающие и наматывающие устройства широко используются в составе комплексов оборудования для штамповки из ленточного материала, не требующего правки.

Модификации

Разматывающие устройства серии изготавливаются в таких типоисполнениях:

  • КД2128Л.01-32У-00-001 (РУ100У),
  • КД2128Л.01-32А-00-001 (РУ200),
  • КД2128Л.01-32Б-00-001 (РУ250).
  • КД2128Л.01-32-00-001 (РУ340),

Наматывающие устройства серии изготавливаются в таких типосиполнения:

  • КД2128Л.01-32А-00-001-01 (НУ200),
  • КД2128Л.01-32Б-00-001-01 (НУ250),
  • КД2128Л.01-32-00-001-01 (НУ340),
  • НУ340А-00-001.
Технические характеристики
Параметры Модель
РУ100У РУ200 НУ200 РУ250 НУ250 РУ340 НУ340 НУ340А
Ширина ленты, мм, наименьшая 10 20 20 20 20 20 20 20
Ширина ленты, мм, наибольшая 100 200 200 250 250 340 340 340
Толщина ленты, мм, наименьшая 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,3
Толщина ленты, мм, наибольшая 1,0 2,0 3,0 2,0 3,0 1,5 2,0 1,0
Наружный диаметр рулона, мм, наибольший 1000 1230 1230 1200 1200 1230 1230 1400
Внутренний диаметр рулона, мм, наименьший 100 270 270 270 270 270 270 450
Внутренний диаметр рулона, мм, наибольший 500 340 340 340 340 340 340 550
Скорость разматывания (наматывания) при наименьшем внутреннем диаметре рулона, м/мин
наибольшая 0,6 0,6 0,8 0,6 0,8 0,6 0,8 0,54
наименьшая 0,1 0,1 0,18 0,1 0,18 0,1 0,18 0,17
Масса исходного рулона, кг, наибольшая 400 1000 1000 1000 1000 1000 1000 2500
Мощность электродвигателя, кВт 1,1 1,1 2,2 1,1 2,2 1,1 2,2 3,0
Габаритные размеры, мм
  • слева-направо
  • спереди-назад
  • высота над уровнем пола
 1580 1580 1580 1800 1800 1800 1800 2530
1000 1000 1000 1000 1000 1080 1080 1042
1300 1350 1350 1580 1580 1340 1340 1467
Масса, кг 500 504 504 800 800 900 900 1000
