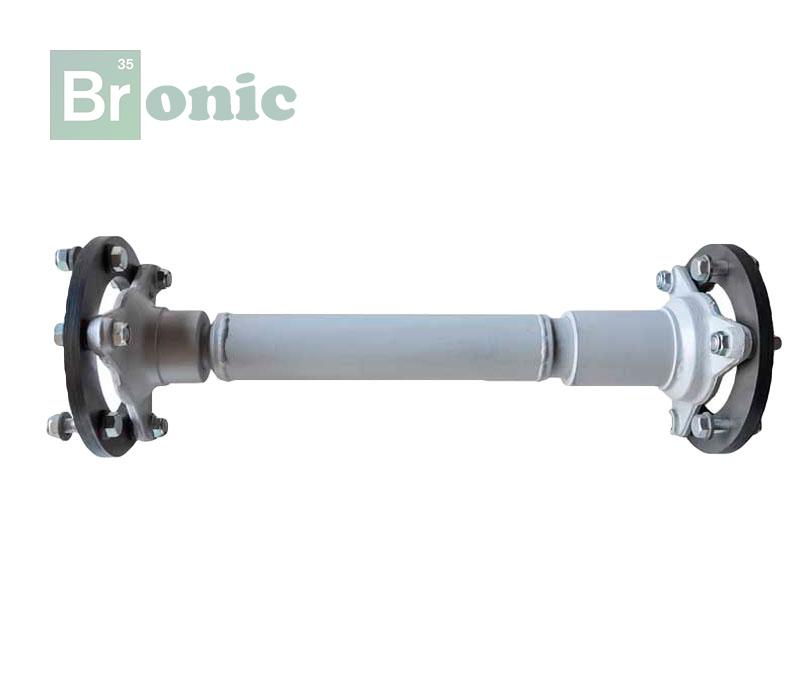

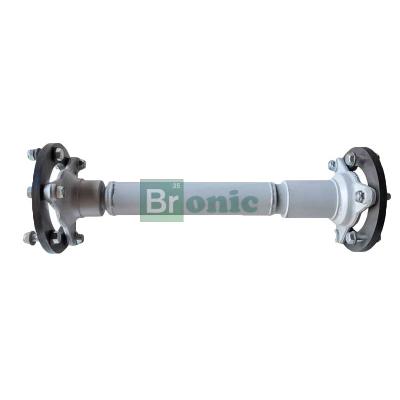

Валопровод 2ТЭ10Л.85.09.095

Конструкция

Валопровод тепловоза 2ТЭ10Л.85.09.095 через который передается вращение от редуктора к промежуточной опоре и далее от опоры к гидроприводу, одинаковы по конструкции. Вал валопровода представляет собой трубу, в которую с двух сторон запрессованы и приварены хвостовики. На один хвостовик вала напрессован фланец , подогретый до температуры 230 °С, другой хвостовик вала имеет шлицы, с помощью которых он соединяется с фланцем . Смазка шлицевого соединения и уплотнение полости смазывания аналогичны приведенным для привода двухмашинного агрегата. К фланцам редуктора и Промежуточной опоры валопроводы подсоединяют болтами через пакеты дисков. Каждый пакет состоит из 22 дисков. С обеих сторон пакетов под головки болтов и лапы фланцев установлены сферические шайбы, назначение которых приведено при описании муфты.
