Вентильный преобразователь ВП-300

ВП-300 представляет собой преобразовательный вентиль, который используется для выполнения разрушения спая в том месте, где произошло замыкание фазного провода высоковольтной кабельной магистрали на оболочку.

Конструкция преобразователя ВП-300

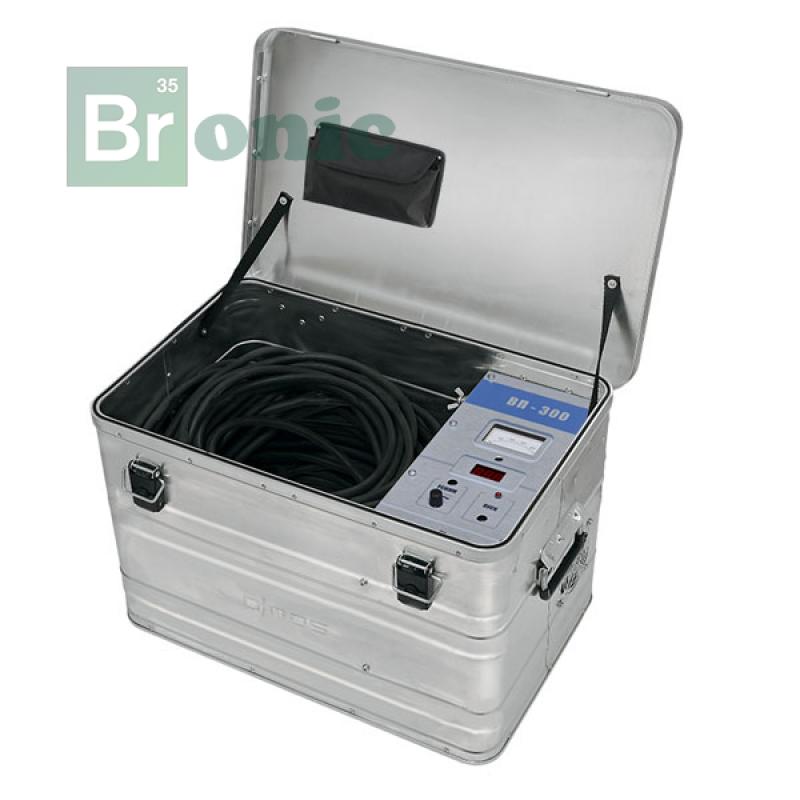

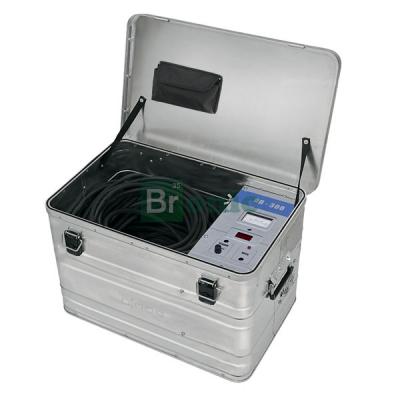

Устройство вентильного преобразователя ВП-300 выполнено в виде алюминиевого корпуса-контейнера, оснащенного ручками для переноски и крышкой. Корпус имеет две ниши, одна из них используется для укладки кабеля, а вторая для размещения блока управления. Заземляющий провод крепится к устройству при помощи монтажного болта. Рабочие тиристоры преобразователя имеют принудительное охлаждение при помощи вентилятора.

В качестве сети питания прибора применяется 3-фазная сеть переменного тока, для подключения к которой используется 4-проводный питающий кабель. Провод нейтрали обязательно должен подключаться к источнику сетевого напряжения, поскольку для питания управляющего блока применяется однофазное напряжение в 220В.

Настройка и управление прибором

Для настройки уровня выходного тока предусмотрено наличие специальной ручки регулятора тока. Для отказоустойчивой работы прибора в нем предусмотрена система защиты от превышения тока на величину более чем 320А и от перегрева силовых тиристоров на температуру больше 85⁰С.

Для удобства эксплуатации прибора предусмотрена возможность его управления посредство пульта дистанционного управления.
