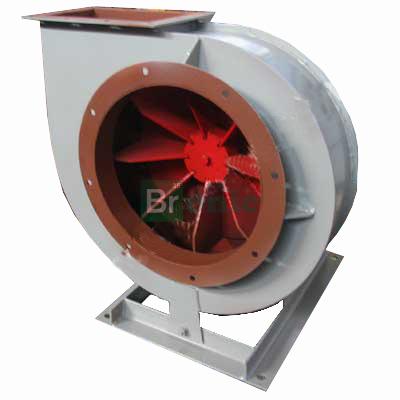

Вентилятор пылевой ВЦП 110-43 №3,15 (ВЦП5-45 №3,15)

Цена:По запросу

Уточнить цену

Вентилятор пылевой ВЦП 110-43 №3,15 (ВЦП5-45 №3,15) применяются для:

удаления древесной стружки;
удаления металлической пыли от станков;
в системах пневмотранспорта зерна;
других санитарно-технических и производственных целей.

Условия эксплуатации

Вентиляторы в стандартном исполнении предназначены для перемещения взрывобезопасных, не абразивных пылегазовоздушных смесей, имеющих температуру воздуха не выше 80 С. Агрессивность перемещаемых сред по отношению к углеродистым сталям обыкновенного качества должна быть не выше агрессивности воздуха, не содержащих липких веществ и волокнистых материалов. Концентрация механических примесей допускается до 100 г/м3 ;
Вентилятор применяется в стационарных условиях в макроклиматических районах с умеренным (У) и тропическим (Т) климатом, категории размещения 2 по ГОСТ 15150-69.

Варианты изготовления

Исполнение 1-е;
Из углеродистой стали в стандартном исполнении;
Из различных марок нержавеющих сталей;
Во взрывозащищенном исполнении, из разнородных металлов по ДНАОП 0.00-1.18-98;
Вентиляторы пылевые изготавливают правого и левого вращения;
Температура перемещаемой среды до 200 С (по спецзаказу);
Вентиляторы ВЦП110-43 (ВЦП 5-45) могут комплектоваться рабочими колесами различных номиналов (0,9Dн; 0,95Dн; 1Dн; 1,05Dн; 1,1Dн).

Общие сведения

Вентилятор центробежный пылевой ВЦП 110-43 №3,15;
Одностороннего всасывания;
Рабочее колесо сварное с радиальными лопатками в количестве 8 шт;
Корпус спиральный поворотный.

Монтаж вентилятора

Вентиляторы поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
Монтаж вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
Вентилятор следует устанавливать на фундамент и закреплять фундаментными болтами. В случае, если передача вибрации на фундамент не допускается, а также для исключения резонанса, вентилятор рекомендуется устанавливать на виброизоляторы;
Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
Воздуховоды не должны вибрировать, для этого устанавливаются гибкие вставки от воздуховода к вентилятору.

Демонтаж вентилятора

Для осмотра проточной части вентилятора на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
Выем рабочего колеса осуществляется через отверстие в стенке корпуса, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемным диском корпуса.

Вентилятор ВЦП110-43 (ВЦП 5-45) прост и надежен. Предусматривает комплектацию рабочих колес различных номиналов, что позволило увеличить рабочую зону вентилятора без применения клиноременной передачи ( 5 исполнение) или частотного регулирования. Лопатки рабочего колеса радиальные, слабо подверженные к налипанию.

Технические характеристики вентиляторов при температуре перемещаемой среды 20 С и барометрическом давлении 760 мм.рт.ст
Обозначение	Исполнение	Коэффициент рабочего колеса	Мощность двигателя, кВт	Синхронная частота вращения, об/мин	Частота вращения рабочего колеса, об/мин	Производительность, м3/ч		Полное давление,Па		Масса без двигателя, кг±5%	Масса с двигателем,кг ±5%
Обозначение	Исполнение	Коэффициент рабочего колеса	Мощность двигателя, кВт	Синхронная частота вращения, об/мин	Частота вращения рабочего колеса, об/мин	при max КПД	в рабочей зоне	при max КПД	в рабочей зоне	Масса без двигателя, кг±5%	Масса с двигателем,кг ±5%
ВЦП 5-45 №3,15	1	0,9	1,1	3000	2820	1,5	0,67-2,1	1050	1162-866	34	45
		0,9	1,5	3000	2820	1,5	0,67-2,6	1050	1162-658	34	47
		0,95	1,1	3000	2820	1,5	0,64-1,88	1212	1326-1110	34	45
			1,5	3000	2820	1,5	0,64-2,52	1212	1326-850	35	48
			2,2	3000	2820	1,5	0,64-2,75	1212	1326-752	35	50
		1,00	1,5	3000	2805	1,62	0,49-2,33	1333	1514-1120	35	48
		1,00	2,2	3000	2805	1,62	0,49-2,92	1333	1514-855	35	50
		1,05	1,5	3000	2805	1,69	0,61-2,16	1554	1766-1400	35	48
		1,05	2,2	3000	2805	1,69	0,61-3,1	1554	1766-995	35	50
		1,1	1,5	3000	2820	1,68	0,71-1,85	1805	2008-1740	35	48
			2,2	3000	2820	1,68	0,71-2,85	1805	2008-1330	35	50
			3	3000	2820	1,68	0,71-3,37	1805	2008-1129	35	52

Акустические характеристики
Обозначение	Исполнение	Коэффициент рабочего колеса	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц
Обозначение	Исполнение	Коэффициент рабочего колеса	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	63	125	250	500	1000	2000	4000	8000
ВЦП 5-45 3,15	1	0,9	2820	95	84	86	90	89	86	85	79	70
		0,95	2820	96	85	87	91	90	87	86	80	71
		1,00	2805	97	86	88	92	91	88	87	81	72
		1,05	2805	98	87	89	93	92	89	88	82	73
		1,1	2820	99	88	90	94	93	90	89	83	74

Технические характеристики
Обозначение	Частота вращения, об/мин	Длина съемного газопровода L, мм	Масса съемных частей, кг ±5%			Момент инерции ходовой части, кг•м2	Площадь изоляции корпуса, м2±5%
			Корпус	Колесо рабочее	Станина
ВЦП5-45-3,15	3000	200	13,5	7,7	14	0,075	0,5

Заказать Вентилятор пылевой ВЦП 110-43 №3,15 (ВЦП5-45 №3,15) в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
