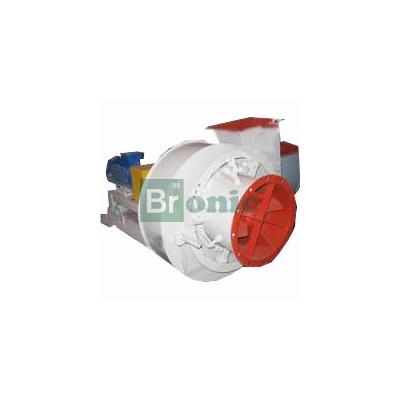

Вентиляторы дутьевые ВД-13,5 НЖ

Вентиляторы дутьевые ВД-13,5 НЖ предназначены для подачи воздуха в топочные камеры котлоагрегатов котельных цехов тепловых электростанций или крупных промышленных котельных установок.

Допускается применение тягодутьевых вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

Принцип действия

Вентиляторы изготовляются правого и левого вращения. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.

Тягодутьевые вентиляторы ВД-13,5НЖ одностороннего всасывания выполняются с консольным расположением рабочего колеса.
В зависимости от номера вентилятора с разъемными или неразъемными корпусами.

По своей конструкции вентиляторы данного типа идентичны с дымососами типа Д и отличаются отсутствием броневого листа по образующей улитки вентилятора и накладок у лопаток рабочего колеса.

Установка дутьевых вентиляторов одностороннего всасывания может производиться по одной из схем установок.

Приводом вентиляторов служат электродвигатели. Соединение вентилятора с электродвигателем осуществляется через подшипниковый узел посредством упругой втулочно-пальцевой муфты.

Производительность, давление, потребляемая мощность и к. п. д. тягодутьевых вентиляторов на всех режимах определяются по аэродинамическим характеристикам.

Вентиляторы дутьевые ВД-13,5НЖ выпускаются из стали нержавеющей.
