Вентиляторы осевые низкого давления ВО 06-300 (ВО 12-330)

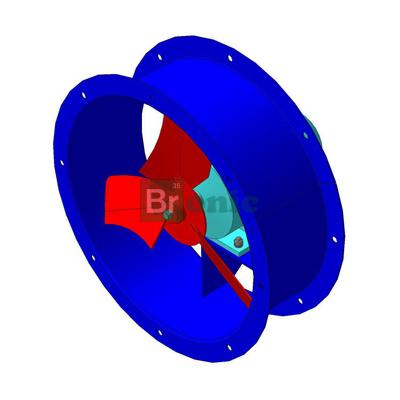

Вентиляторы осевые низкого давления ВО 06-300 (ВО 12-330) фото 1
Цена:По запросу
Уточнить цену

Вентиляторы осевые низкого давления ВО 06-300 (ВО 12-330) предназначены для перемещения не агрессивных газо-воздушных смесей с температурой до 50 С, с содержанием пыли и других твердых примесей не более 0,01 г\м3 при отсутствии липких веществ и волокнистых материалов.

Вентиляторы ВО 06-300 можно эксплуатировать в климатических районах с умеренным и тропическим видом климата 1-ой и 2-ой категории размещения в диапазоне температуры от -40 С до 40 С (до 45 С для вентиляторов тропического исполнения). При защите двигателя от прямого попадания солнечных лучей и атмосферных осадков для умеренного климата используется 1-ая категория размещения.

Общая информация об осевых вентиляторах ВО 06-300

  • Низкое давление
  • Цилиндрический корпус
  • Одностороннее всасывание
  • Направление вращения – правое или левое
  • Прямой привод
  • Число лопаток – 3 шт.
  • Вариация размеров от №3,15 до №12,5

Вентиляторы изготавливаются в соответствии сТУ У 29.2-00909779-004-2010

  • из углеродистой стали
  • из нержавеющей стали
  • из разнородных материалов

Применение

  • в системах нефтегазоперерабатывающих установок
  • в системах холодильных установок
  • в системах сварочных установок
  • в комплектации градирен
  • в комплектации сушильных шкафов
  • в вентиляции промышленных объектов
Технические характеристики
Типоразмер

вентилятора

D\

Dh

Двигатель Частота вращения рабочего колеса, об\мин Параметры в раб. зоне Масса вентилятора не более, кг
Тип Мощность, кВт Производительн. тис. м3\час Полное давление, Па
№3,15 1 АИР 0,18 1500 0,7-1,2 16-28 11
АИР 0,37 1,1-1,7 37-64 10,5
№4 1 АИР 0,12 1500 2,2-3,2 77-45 14,5
АИР 0,18 2,2-3,2 77-45 14,5
АИР 0,25 2,2-3,2 77-45 16,5
АИР 0,75 3000 1,4-2,1 34-20 23
№5 1 АИР 0,37 1500 2,4-4,3 56,32 24
АИР 0,55 2,4-4,3 56-32 25
АИР 0,55 3,6-6,5 126-73 24,5
№6,3 1 АИР 0,37 1000 4,7-8,7 90-57 36
АИР 0,55 4,7-8,7 90-57 38
АИР 0,75 4,7-8,7 90-57 39,5
АИР 1,1 1500 4,7-8,7 90-57 43
АИР 1,5 4,7-8,7 90-57 39,5
№8 1 АИР 0,75 1000 10,0-16,0 147-64 62
АИР 1,1 10-16 127-64 65,5
АИР 1,5 10-16 127-64 62
АИР 2,2 10,1-16 127-64 77,5
АИР 3 1500 1,0-16,0 127-64 93
№10 1 АИР 2,2 1000 21-35 150-88 101
АИР 3 21-35 206-88 123
№12,5 1 АИР 3 750 31-55 196-88 181
АИР 4 31-55 196-88 196
АИР 7,5 1000 31-55 196-88 253
Габаритные и присоединительные размеры вентиляторов ВО 06-300
D\ Dh D D1 D2 D3 d d2 A B b C H h N
3,15 315 318 345 375 7 12 270 270 125 95 437 250 8
4 400 403 430 460 7 12 350 316 160 120 510 270 8
5 500 510 535 560 10 12 450 346 200 155 628 335 8
6,3 630 640 660 690 10 12 550 396 250 200 763 400 8
8 800 820 850 880 10 14 750 478 320 265 979 515 8
10 1000 1005 1040 1096 14 14 900 543 400 330 1208 650 16
12,5 1250 1266 1310 1357 14 14 1100 643 460 350 1444 750 24


Заказать Вентиляторы осевые низкого давления ВО 06-300 (ВО 12-330) в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
