Вентиляторы осевые ОСА 201

Вентиляторы осевые ОСА 201 используются в системах ПД - противодымной подпорной вентиляции.

Конструктивное исполнение

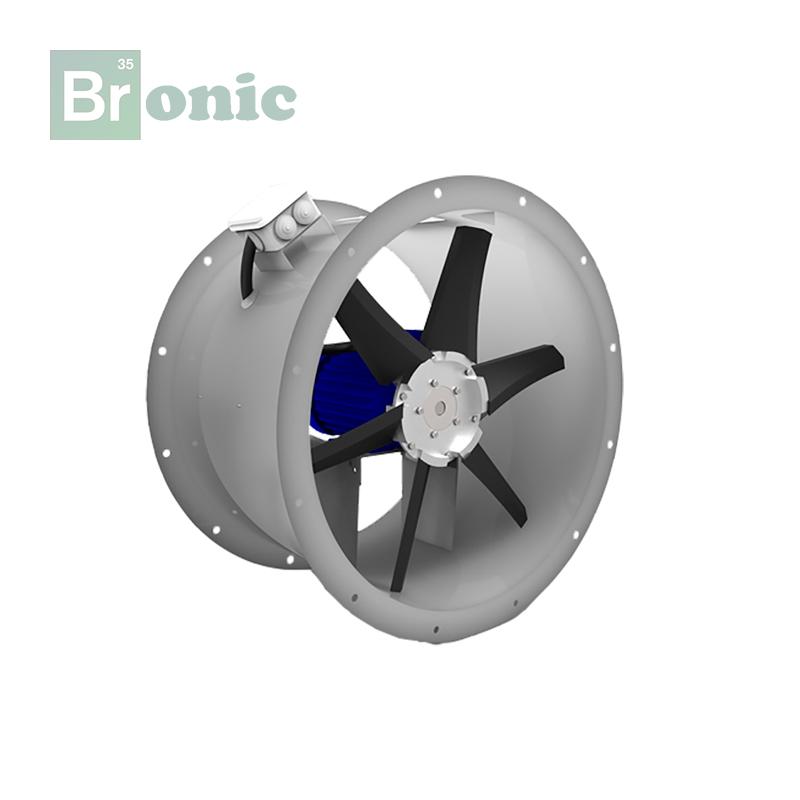

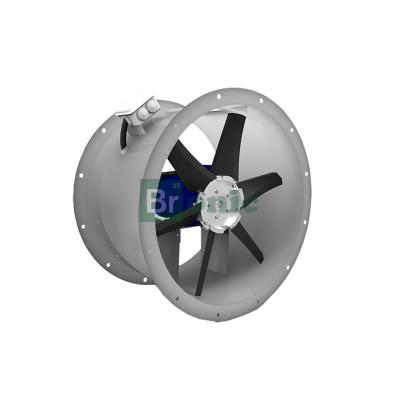

Вентиляторы осевые низкого давления серии ОСА 201 состоят из рабочего колеса новой конструкции аналогичного ОСА 300, цельносварного корпуса и асинхронного двигателя, размещенного в корпусе.

Рабочее колесо с регулируемым углом установки лопаток. Лопатки выполнены объемными, литьем под давлением. Живое сечение потока воздуха максимально увеличено, что дает значительное снижение скорости на выходе. Благодаря новой конструкции колеса вентиляторы спроектированы с наиболее высоким статическим КПД при напорах 100 Па - 300 Па.

Короткий корпус вентилятора не закрывает двигатель полностью и имеет уменьшенный вес. Фланцы отбортованы зацело и задают повышенную жесткость и точность геометрии.

При отсутствии сети на входе необходимо использовать входной коллектор ВКО-ОСА или переходник тороидальный ПЕТ-ОСА.

Направление потока всегда с колеса на мотор независимо от ориентации. Все корпусные элементы вентилятора имеют оцинкованное покрытие.

Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У) климата 2-ой категории размещения по ГОСТ 15150-69. Оптимальными условиями для использования вентиляторов являются:

• температура окружающей среды от -40° С до +40° С;
• перемещаемая среда в обычных условиях не должна содержать абразивных и липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям, алюминиевым сплавам и материалу GRP выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м³;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с
