Вентиляторы пылевые ВЦП 115-52 №10 (ВЦП 6-46 №10)

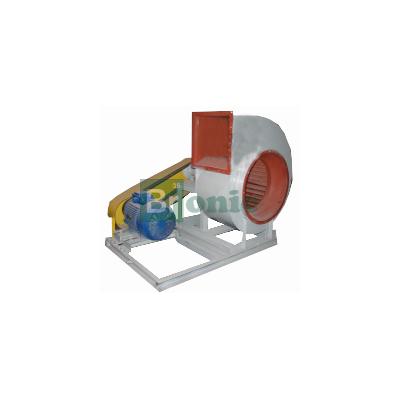

Вентиляторы пылевые ВЦП 115-52 №10 (ВЦП 6-46 №10) фото 1
Цена:По запросу
Уточнить цену

Вентиляторы пылевые ВЦП 115-52 №10 (ВЦП 6-46 №10) применяются :

  • для удаления древесной стружки;
  • для удаления металлической пыли от станков;
  • в системах пневмотранспорта зерна;
  • для других санитарно-технических и производственных целей.

Условия эксплуатации

Вентиляторы в стандартном исполнении предназначены для перемещения взрывобезопасных, не абразивных пылегазовоздушных смесей, имеющих температуру воздуха не выше 80 С. Агрессивность перемещаемых сред по отношению к углеродистым сталям обыкновенного качества должна быть не выше агрессивности воздуха, не содержащих липких веществ и волокнистых материалов. Концентрация механических примесей допускается до 100 г/м3 ;

Вентилятор применяется в стационарных условиях в макроклиматических районах с умеренным (У) и тропическим (Т) климатом, категории размещения 2 по ГОСТ 15150-69.

Варианты изготовления

  • Исполнение 1-е и 5-е;
  • Из углеродистой стали в стандартном исполнении;
  • Из различных марок нержавеющих сталей;
  • Во взрывозащищенном исполнении, из разнородных металлов по ДНАОП 0.00-1.18-98;
  • Вентиляторы центробежные изготавливают правого и левого вращения;
  • Температура перемещаемой среды до 200 С (по спецзаказу).

Общие сведения

  • Вентилятор центробежный пылевой;
  • Одностороннего всасывания;
  • Рабочее колесо сварное с вперед загнутыми лопатками в количестве 6 шт;
  • Корпус спиральный поворотный.

Монтаж вентилятора

  • Вентиляторы ВЦП 115-52 поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
  • Монтаж вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
  • Вентилятор следует устанавливать на фундамент и закреплять фундаментными болтами. В случае, если передача вибрации на фундамент не допускается, а также для исключения резонанса, вентилятор рекомендуется устанавливать на виброизоляторы;
  • Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
  • Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
  • Воздуховоды не должны вибрировать, для этого устанавливаются гибкие вставки от воздуховода к вентилятору.

Демонтаж вентилятора

  • Для предварительного осмотра, выяснения причин вибрации или поломки, на корпусе вентилятора предусмотрен люк. Сняв смотровой люк, возможно осмотреть проточную часть вентилятора, при необходимости возможен съем корпуса;
  • Для снятия корпуса на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
  • Выем рабочего колеса осуществляется через отверстие в стенке корпуса, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемным диском корпуса.
Технические характеристики вентиляторов при температуре перемещаемой среды 20 С и барометрическом давлении 760 мм.рт.ст
Обозначение Исполнение Мощность двигателя, кВт Синхронная частота вращения, об/мин Частота вращения рабочего колеса, об/мин Производительность, м3/ч Полное давление, Па Масса без двигателя, кг±5% Масса с двигателем, кг ±5%
при max КПД в рабочей зоне при max КПД в рабочей зоне
ВЦП 115-52-10 (ВЦП 6-46 -10) 1 30 1000 986 25,63 11,98-33,9 1843 1936-1620 584 829
37 1000 986 25,63 11,98-42 1843 1936-1380 583 891
45 1000 986 25,63 11,98-50,92 1843 1936-1000 582 1022
90 1500 1470 38,21 17,86-45 4109 4315-3800 582 1132
110 1500 1470 38,21 17,86-56 4109 4315-3400 580 1235
5 15 1000 700 18,2 8,5-34 929 976-586 784 929
22 1000 800 20,8 9,72-38 1213 1275-775 794 1004
30 1000 900 23,39 10,9-41,2 1536 1613-1040 818 1063
37 1000 900 23,39 10,9-46,48 1536 1613-833 839 1147
45 1500 1000 25,99 12,15-51,2 1896 1992-1070 872 1132
55 1500 1100 28,59 13,36-51 2294 2410-1550 884 1224
75 1500 1200 31,19 14,58-58 2730 2868-1700 945 1410
90 1500 1300 33,79 15,79-59 3206 3368-2210 956 1506
110 1500 1300 33,79 15,79-67,14 3206 3368-1738 1098 1753
132 1500 1400 36,39 17,01-72,3 3723 3910-2016 1123 2028
160 1500 1500 38,99 18,22-77,47 4280 4494-2314 1144 2239
Акустические характеристики
Обозначение Исполнение Частота вращения рабочего колеса, об/мин Суммарный уровень звуковой мощности, дБ Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц
63 125 250 500 1000 2000 4000 8000
ВЦП 115-52-10 (ВЦП 6-46 -10) 1 986 108 97 99 102 103 100 96 92 83
1470 119 108 110 113 114 111 107 103 94
5 700 102 91 93 96 97 94 90 86 77
800 104 93 95 98 99 96 92 88 79
900 106 95 97 100 101 98 94 90 81
1000 108 97 99 102 103 100 96 92 83
1100 110 99 101 104 105 102 98 94 85
1200 112 101 103 106 107 104 100 96 87
1300 114 103 105 108 109 106 102 98 89
1400 116 105 107 110 111 108 104 100 91
1500 119 108 110 113 114 111 107 103 94
Технические характеристики
Обозначение Частота вращения, об/мин Длина съемного газопровода L, мм Масса съемных частей, кг ±5% Момент инерции ходовой части, кг•м2 Площадь изоляции корпуса, м2±5%
Корпус Колесо рабочее Станина
ВЦП 115-52-10 (ВЦП 6-46 -10) 1 850 255 136 186 11 8
5 221 344 11,1
