Вентиляторы радиальные низкого давления ВР 80-75 (ВЦ 4-75)

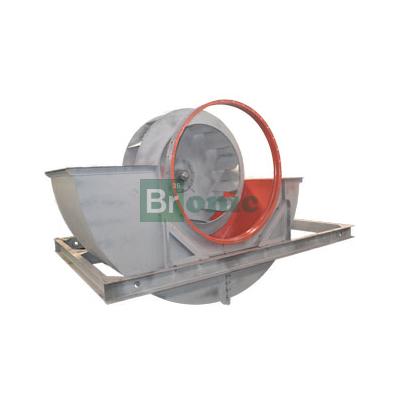

Вентиляторы радиальные низкого давления ВР 80-75 (ВЦ 4-75) фото 1
Цена:По запросу
Уточнить цену

Вентиляторы радиальные низкого давления ВР 80-75 (ВЦ 4-75) предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80 С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.

Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.

Общая информация о ВР 80–75

  • Радиальные
  • Низкое давление
  • Одностороннее всасывание
  • Спиральный поворотный корпус
  • Количество лопаток – 12 шт
  • Лопатки загнутые назад
  • Направление вращения – правое или левое
  • Вариация размеров от №2,5 до №20

Изготавливаются ВР 80–75 в соответствии с ТУ У 29.2–00909779–002–2009

  • из углеродистой стали
  • из нержавеющей стали
  • из разнородных металлов
  • из алюминиевых сплавов

Применение

  • в системах кондиционирования воздуха
  • в системах вентиляции
  • в системах воздушного отопления
  • для других санитарно-производственных целей

Допустимая вибрация вентилятора – до 5 мм/с

Технические характеристики
Типоразмер вентилятора D/Dн Двигатель Параметры в рабочей зоне Масса вент, не более, кг
Типоразмер Частота, об/мин Мощность, Производит., м3/час Полное давление, Па
кВт
№2,5 0,9 АИР56А4 1500 0,12 0,4-0,8 120-70 24
АИР56В4 0,18 0,5-0,9 130-75 24
АИР63А4 0,25 0,5-0,9 130-75 27
АИР63А2 3000 0,37 0,85-1,65 490-300 27
АИР63В2 0,55 0,85-1,65 490-300 27
0,95 АИР56А4 1500 0,12 0,45-0,85 150-95 24
АИР56В4 0,18 0,55-0,95 150-95 24
АИР63А4 0,25 0,55-0,95 150-95 27
АИР63А2 3000 0,37 0,9-1,7 350-530 27
АИР63В2 0,55 0,9-1,7 350-530 27
1 АИР56А4 1500 0,12 0,45-1,0 110-170 24
АИР56В4 0,18 0,55-1,0 110-170 24
АИР63А4 0,25 0,55-1,0 110-170 27
АИР63В2 3000 0,55 0,9-1,75 370-650 27
АИР71А2 0,75 1,0-2,0 380-685 30
1,05 АИР56А4 1500 0,12 0,5-1,0 130-190 24
АИР56В4 0,18 0,5-1,0 130-190 24
АИР63А4 0,25 0,5-1,0 130-190 27
АИР63В2 3000 0,55 0,9-1,75 520-790 27
АИР71А2 0,75 0,95-1,75 540-800 30
1,1 АИР56А4 1500 0,12 0,55-1,0 140-200 24
АИР56В4 0,18 0,55-1,0 140-200 24
АИР63А4 0,25 0,6-1,1 150-240 27
АИР71А2 3000 0,75 0,9-1,8 740-960 30
АИР71В2 1,1 0,95-1,9 750-970 30
№3,15 0,9 АИР56А4 1500 0,12 0,75-1,15 130-185 38
АИР56В4 0,18 0,75-1,5 130-185 38
АИР63А4 0,25 0,85-1,8 130-220 42
АИР71В2 3000 1,1 1,65-3,8 480-830 46
0,95 АИР56А4 1500 0,12 1,75-1,20 130-185 38
АИР56В4 0,18 0,75-1,5 130-185 38
АИР63А4 0,25 0,5-1,8 110-260 42
АИР71В2 3000 1,1 1,7-3,8 440-1000 46
АИР80А2 1,5 1,9-3,85 640-1080 49
1 АИР56В4 1500 0,18 0,8-1,7 130-185 38
АИР63А4 0,25 0,85-1,85 170-280 42
АИР63В4 0,37 1,0-2,0 180-280 42
АИР71В2 3000 1,1 1,8-3,5 700-1150 46
АИР80А2 1,5 2,0-4,0 680-1220 49
АИР80В2 2,2 2,2-4,3 680-1220 49
АИР90L2 3 2,2-4,5 680-1220 51
1,05 АИР63А4 1500 0,25 0,9-1,9 190-320 42
АИР63В4 0,37 0,8-2,1 190-350 42
АИР80А2 3000 1,5 1,9-4,3 760-1300 49
АИР80В2 2,2 1,7-4,0 880-1350 49
1,1 АИР63А4 1500 0,25 0,9-1,8 190-370 42
АИР63В4 0,37 0,9-1,95 230-370 42
АИР80В2 3000 2,2 1,7-4,1 1070-1650 49
№4 0,9 АИР63А6 1000 0,18 1,2-2,3 65-160 65
АИР63В4 1500 0,37 1,8-3,6 170-320 65
АИР71А4 0,55 1,95-4,0 190-340 68
0,95 АИР63А6 1000 0,18 1,4-2,6 100-175 65
АИР63В6 0,25 1,4-3,0 100-175 65
АИР71А4 1500 0,55 2,3-4,0 250-430 68
АИР71В4 0,75 2,3-4,0 250-430 68
1 АИР63А6 1000 0,18 1,4-2,5 120-210 65
АИР63В6 0,25 1,4-2,7 120-210 65
АИР63В4 1500 0,37 1,6-2,5 300-400 65
АИР71А4 0,55 1,8-3,8 220-500 68
АИР71В4 0,75 2,2-4,1 300-500 68
АИР80А4 1,1 2,4-4,1 320-510 71
АИР90L2 3000 3 3.2-3.6 1450-2200 76
АИР100S2 4 3.2-3.9 1350-2200 87
АИР100L2 05.май 4.3-3.8 1250-2200 87
АИР112М2 7,5 4,3-8,5 1380-2210 92
  АИР63А6 1000 0,18 1,3-2,75 160-230 65
1,05 АИР63В6 0,25 1,3-2,75 140-230 65
  АИР71А6 0,37 1,3-2,8 120-260 68
  АИР71В4 1500 0,75 2,0-4,2 330-560 68
  АИР80А4 1,1 2,0-4,2 340-580 71
  АИР100L2 3000 5,5 3,6-7,6 1200-1800 87
  АИР112М2 7,5 4,3-8,6 1500-2350 92
1,1 АИР71А6 1000 0,37 1,3-2,7 180-270 68
АИР80А4 1500 1,1 2,1-4,2 440-670 71
АИР112М2 3000 7,5 4,2-8,8 1800-2850 92
№ 5 0,9 АИР71А6 1000 0,37 2,3-4,8 120-250 80
АИР71В6 0,55 2,4-5,3 140-230 80
АИР80А4 1500 1,1 3,8-7,8 210-600 84
АИР80В4 1,5 3,6-8,1 340-550 84
0,95 АИР71В6 1000 0,55 2,8-5,6 170-280 80
АИР80А4 1500 1,1 4,2-5,0 580-680 84
АИР80В4 1,5 4,5-5,3 650-700 84
АИР90L4 2,2 4,5-8,7 500-700 87
1 АИР71В6 1000 0,55 2,75-4,1 305-340 80
АИР71А6 0,37 2,75-4,8 310-340 80
АИР80А6 0,75 2,75-5,6 315-340 84
АИР80В4 1500 1,5 3,2-7,5 380-810 84
АИР90L4 2,2 4,3-8,6 500-810 87
АИР100S4 3 4,5-8,6 550-840 98
1,05 АИР80А6 1000 0,75 2,7-5,6 270-370 84
АИР90L4 2,2 3,7-8,5 520-860 87
АИР100S4 3 4,2-8,5 620-880 98
1,1 АИР80А6 1000 0,75 2,5-5,2 300-460 84
АИР80В6 1,1 3,0-5,7 315-460 84
АИР100S4 1500 3 4,6-8,8 730-1100 98
№6,3 0,9 АИР80В6 1000 1,1 4,7-7,3 350-380 131
АИР90L6 1,5 4,7-11,0 230-380 134
АИР100S4 1500 3 7,00-12,0 790-885 145
АИР100L4 4 7,2-12,3 780-885 145
АИР112М4 5,5 7,2-16,0 630-885 150
0,95 АИР90L6 1000 1,5 5,8-8,6 430-470 134
АИР112М4 1500 5,5 9,0-17,5 670-1130 150
1 АИР80В6 1000 1,1 4,3-5,4 290-540 131
АИР90L6 1,5 5,4-11 285-560 134
АИР100L6 2,2 5,6-11,3 350-560 145
АИР112М4 1500 5,5 8,6-12,0 1250-1320 150
АИР132S4 7,5 8,6-17,5 800-1320 195
1,05 АИР100L6 1000 2,2 5,4-11,5 400-610 145
АИР132S4 1500 7,5 8,3-17,5 940-1430 195
1,1 АИР112МА6 1000 3 6,2-11,5 530-750 150
АИР132S4 1500 7,5 7,1-12,1 1300-1800 195
АИР132М4 11 9,2-17,8 1200-1750 195
№ 8 0,9 АИР112МВ6 1000 4 9,5-17,0 570-640 257
АИР132S6 1000 5,5 9,5-23 480-640 300
0,95 АИР132S6 5,5 12,5-23,0 470-800 300
1 АИР112М8 750 2,2 9,0-15,0 265-520 257
АИР132S8 4 9,2-15,0 275530 300
АИР132S6 1000 5,5 12,0-17,0 880-950 300
АИР132М6 7,5 12,0-23,0 580-950 300
АИР160S6 11 12,0-23,4 500-975 355
АИР160S4 1500 15 12,8-18,0 2150-2200 355
АИР160М4 18,5 19,0-28,0 1430-2220 355
АИР180S4 22 19,0-28,0 1430-2220 415
1,05 АИР112М8 750 2,2 8,2-17,0 330-620 257
АИР132М6 1000 7,5 11,0-24 720-1020 300
1,1 АИР160S6 11 13,0-24,0 900-1280 355
№ 10 0,95 АИР132М8 750 5,5 12,9-27,5 790-410 425
АИР160S8 7,5 12,9-27,5 410-790 470
АИР160S6 1000 11 17,4-36,3 730-790 470
АИР160М6 15 17,4-36,3 730-1380 470
1 АИР160S8 750 7,5 18,3-35 440-860 470
АИР160М8 11 18,5-35,6 440-860 470
АИР160М6 1000 15 22,3-32,1 1350-1480 470
АИР180М6 18,5 2405-4608 780-1525 570
АИР200L6 30 24,5-47,0 790-1545 670
АИР200М6 22 24,5-47,0 785-1540 670
1,05 АИР160М8 750 11 17,8-37,2 500-970 470
АИР180М8 15 17,8-37,2 500-970 570
АИР180М6 1000 18,5 23,5-42,0 980-1680 570
1,1 АИР200М6 22 23,5-42,0 980-1680 670
АИР180М8 450 15 16,2-36,0 550-1250 570
№12,5 0,9 АИР180М8 750 15 28,0-55,0 380-1000 820
0,95 АИР180М8 15 25,7-40,6 1000-1240 820
АИР200М8 18,5 30,0-60,0 620-1100 920
1 АИР200М8 18,5 28,0-60,0 550-1320 920
АИР200L8 22 30,1-62,7 720-1370 920
АИР225М8 30 30,1-62,7 720-1370 1020
1,05 АИР225М8 30 33,0-70,0 880-1700 1020
1,1 АИР250S8 37 31,0-70,0 1000-2000 1100
Исполнение 5
№10 1 АИР132М6 845 7,5 15,5-30 1100-500 622
АИР160S6 845 11 17,5-35 1200-600 674
АИР160М6 950 15 19,8-38 1500-750 704
АИР180М6 1070 18,5 22-45 1850-950 730
АИР180М4 1120 30 20-52 2100-1050 739
АИР200М6 1000 22 18,2-48 1700-880 744
№ 12,5 1 АИР160М6 670 15 27-55 1200-580 1090
АИР180М6 670 18,5 27-57 1150-840 1110
АИР200М6 790 22 31-61 1500-700 1130
АИР200L6 800 30 31-69 1600-840 1170
№16 1 АИР200L6 480-570 45 45-94 900-1200 1980
АИР200М6 580-670 55 45-108 1100-1420 2000
АИР250М8 600-650 45 45-108 1000-1420 2000
АИР225М4 600-660 55 35-120 1000-1790 2000
АИР280М8 600-650 75 40-110 1000-1600 2350
АИР250S6 580-670 45 45-108 1100-1420 2000
№20 1 АИР250М8 750 45 75.6-157.7 600-1100 5100
АИР225М4 1000 55 84-190 900-1300 5300
АИР280М8 75 90-195 900-1550 5500
Габаритные и присоединительные размеры вентилятора ВЦ 4-75 (исполнение №1)
№ вентилятора A D D1 d d1 d2 h L L1 L2 L3 L4 C C2 t T T2 N N1 n
ВЦ 4-75- 2,5 162,5 253 280 7,3 8 10 320 600 140 45 320 256 184 234 100 100 205 8 8 1
ВЦ 4-75- 3,15 205 320 345 7,3 8 10 410 600 163 93 400 250 225 275 100 200 255 8 12 2
ВЦ 4-75- 4 260 405 430 7,3 8 10 510 680 193 110 500 290 285 335 100 200 310 8 12 2
ВЦ 4-75 -5 325 510 530 9 8 10 650 1030 252 93 600 410 355 405 100 300 380 16 16 3
ВЦ 4-75 -6,3 410 640 660 9 8 12 820 1190 314 113 700 510 445 495 100 400 470 16 20 4
ВЦ 4-75 -8 520 820 850 12,5 10 15 905 1470 378 212 1050 606 565 635 150 600 600 16 16 4
ВЦ 4-75 -10 646 1000 1050 12,5 10 24 1200 1700 483 387 1625 1174 700 808 140 770 560 16 20 4
ВЦ 4-75 -12,5 810 1305 1355 12,5 10 24 1350 1880 570 478 1280 1400 875 985 140 700 945 16 24 5
Габаритные и присоединительные размеры вентилятора ВЦ 4-75 (исполнение №5)
№
вентилятора		 A A2 D D1 d d1 d2 h L L1 L2 L3 L4 L5 L6 C t T T2 N N1 n
ВЦ 4-75 -10 650 1107 1010 1040 12,5 10 15 1212 1450 452 380 1245 966 604 560 705 150 750 750 16 20 5
ВЦ 40-75 -12,5 812,5 1414 1260 1310 12,5 10 24 1410 1790 542 470 1530 1232 778 560 880 150 750 930 24 24 5
