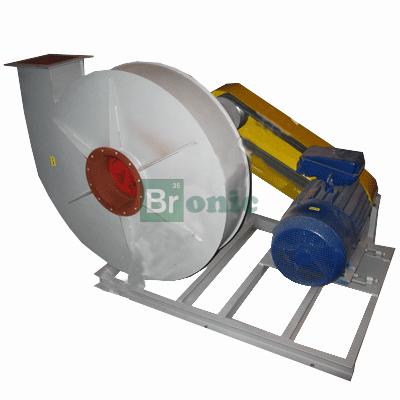

Вентиляторы радиальные высокого давления ВР149-19 -9 (ЦВ-18 №9)

Цена:По запросу

Вентиляторы радиальные высокого давления ВР149-19-9 (ЦВ-18 №9) предназначены для перемещения воздуха в системах пневматического транспорта зерна и продуктов его переработки. Предназначены для эксплуатации в сооружениях различного, преимущественно промышленного назначения. Допускается устанавливать в стационарных системах вентиляции, кондиционирования, отопления, использовать в составе установок в производственных и санитарно-технических целях.

Условия эксплуатации

Вентиляторы предназначены для перемещения воздуха с температурой до 80 С, не содержащих пыли и других твердых примесей более 100 мг/м3. Изготавливают по 3 категории ГОСТ 15150-69 в климатическом исполнении У и Т.

Варианты изготовления

Исполнение 5-е;
Из углеродистой стали в стандартном исполнении;
Из различных марок нержавеющих сталей;
Во взрывозащищенном исполнении, из разнородных металлов по ДНАОП 0.00-1.18-98;
Вентиляторы радиальные изготавливают правого и левого вращения
Температура перемещаемой среды до 200 С (по спецзаказу).

Общие сведения

Вентилятор радиальный высокого давления;
Одностороннего всасывания;
Рабочее колесо сварное с вперед загнутыми лопатками в количестве 12 шт;
Корпус спиральный поворотный.

Монтаж вентилятора

Вентиляторы ВР149-19-9 поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
Монтаж вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
Вентилятор следует устанавливать на фундамент и закреплять фундаментными болтами. В случае, если передача вибрации на фундамент не допускается, а также для исключения резонанса, вентилятор рекомендуется устанавливать на виброизоляторы;
Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
Воздуховоды не должны вибрировать, для этого устанавливаются гибкие вставки от воздуховода к вентилятору.

Демонтаж вентилятора

Для осмотра проточной части вентилятора на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
Выем рабочего колеса осуществляется через отверстие в стенке корпуса, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемным диском корпуса.

Технические характеристики вентиляторов при температуре перемещаемой среды 20 С и барометрическом давлении 760 мм.рт.ст
Обозначение	Исполнение	Мощность двигателя, кВт	Синхронная частота вращения, об/мин	Частота вращения рабочего колеса, об/мин	Производительность, м3/ч		Полное давление,Па		Масса без двигателя, кг±5%	Масса с двигателем, кг ±5%
Обозначение	Исполнение	Мощность двигателя, кВт	Синхронная частота вращения, об/мин	Частота вращения рабочего колеса, об/мин	при max КПД	в рабочей зоне	при max КПД	в рабочей зоне	Масса без двигателя, кг±5%	Масса с двигателем, кг ±5%
ВР149-19-9	5	22	1500	1500	5,8	3,2-8,6	4412	4375-3470	397	554
	5	30	1500	1700	6,6	3,6-9,8	5685	5635-4465	405	595
	5	37	1500	1800	7	3,8-10,3	6384	6327-5010	416	646
	5	45	1500	1900	7,3	4,1-10,9	7126	7060-5588	452	712
	5	55	3000	2100	8,1	4,5-12,1	8741	8655-6843	438	758
	5	75	3000	2300	8,9	4,9-13,2	10534	10423-8229	462	932
	5	90	3000	2400	9,3	5,1-13,8	11500	11373-8973	460	950

Акустические характеристики
Обозначение	Исполнение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	Октавные уровни звуковой мощности, дБ, в полосах среднегеометрических частот, Гц
Обозначение	Исполнение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	63	125	250	500	1000	2000	4000	8000
ВР149-19-9	5	1500	113	104	105	106	109	104	100	96	88
	5	1700	115	108	107	108	111	106	102	98	90
	5	1800	116	107	108	109	112	107	103	99	91
	5	1900	118	109	110	111	114	109	105	101	93
	5	2100	120	111	112	113	116	111	107	103	95
	5	2300	123	114	115	116	119	114	110	108	98
	5	2400	124	115	116	117	120	115	111	109	99

Технические характеристики
Обозначение	Длина съемного газопровода L, мм	Масса съемных частей, кг ±5%				Момент инерции ходовой части, кг·м2	Площадь изоляции корпуса, м2±5%
Обозначение	Длина съемного газопровода L, мм	Корпус	Колесорабочее	Ходовая часть( с колесом)	Станина	Момент инерции ходовой части, кг·м2	Площадь изоляции корпуса, м2±5%
ВР149-19-9	400	113	87	167	78	8,1	3,1

Заказать Вентиляторы радиальные высокого давления ВР149-19 -9 (ЦВ-18 №9) в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
