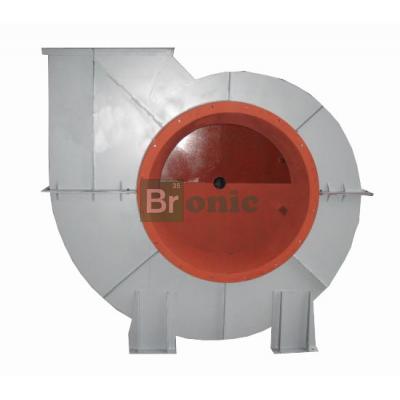

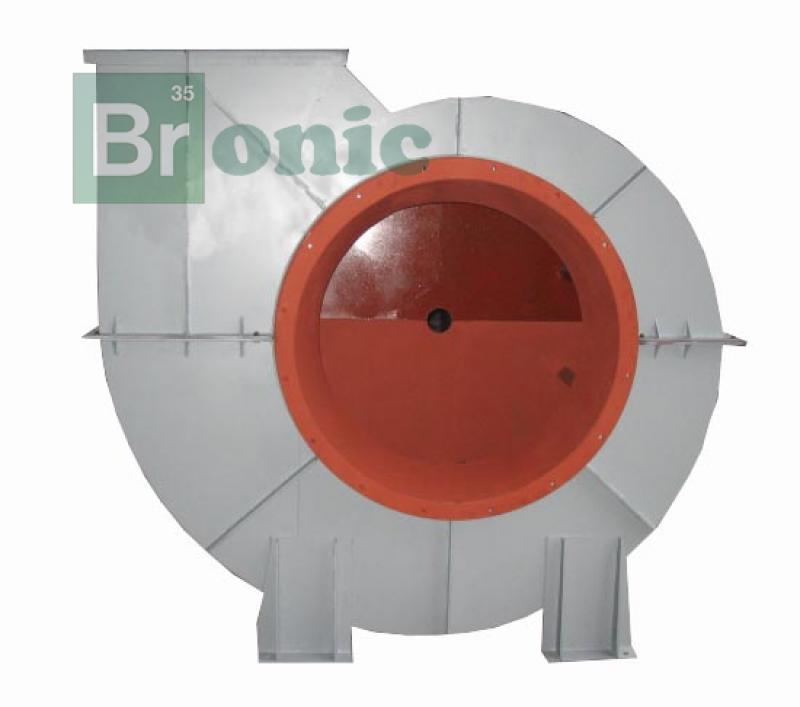

Вентиляторы ВДН-32 Б
Цена:По запросу
Вентиляторы ВДН-32 Б предназначен для подачи воздуха в топки котлов паропроизводительностью 640… 950 т/ч, работающих с уравновешенной тягой (при условии установки двух машин на котел), — вторичное дутье. Допускается применение вентилятора данного типа в технологических установках, требующих регулирования, для перемещения чистого воздуха с температурой не более 70 С.
Использование вентилятора в системах аспирации, вентиляции, сушки, обдувки, охлаждения и т. д. запрещается.
По характеру кривых давления вентилятор применяется как для одиночной, так и последовательно-параллельной работы.
Вентилятор ВДН-32 Б рассчитан на продолжительный режим работы в помещениях и на открытом воздухе в условиях умеренного и тропического климата (климатическое исполнение У или Т, категория размещения 1, ГОСТ 15150-69). Запуск вентилятора разрешается при температуре в улитке не ниже -30 С. Максимально допустимая температура на входе в вентилятор не должна превышать 100 С.
Эксплуатация вентилятора допускается при частотах вращения 750, 600 и 500 об/мин.
| Диаметр рабочего колеса, мм | 3200 |
| Маховой момент ротора, кгс-м2 | 17600 |
| Номинальные параметры при максимальном КПД: | |
| производительность, м3/ч | 475000 |
| полное давление, кгс/м2 | 620 |
| температура, С | 30 |
| частота вращения, об/мин | 740 |
| мощность на валу, кВт | 910 |
| Максимально допустимая частота вращения, об/мин | 750 |
| Максимальный КПД, % | 87 |
| Габаритные размеры при φ = 90, мм: | |
| длина (без электродвигателя) | 4980 |
| Показатели надежности и долговечности: | |
| средний срок службы до капитального ремонта, лет | 6 |
| средняя продолжительность безостановочной работы, ч | 12000 |
| ширина | 6400 |
| высота | 5100 |
| Масса, т: | |
| вентилятора (без электродвигателя) | 15.3 |
| ротора | 4.7 |
| Статическая нагрузка па фундамент от массы, т: | |
| ходовой части, рамы и рабочего колеса | 5.7 |
| улитки и направляющего аппарата | 7.8 |
| Типоразмер вентилятора | Направление вращения | Угол разворота улитки |
| ° , град. | ||
| ВДН-32Б | Правое и левое | 0 |
| 75 | ||
| 90 | ||
| 105 |
| Типоразмер вентилятора | Электродвигатель | |||
| тип | установленная мощность, кВт | Напряжение, В | Частота вращения, об/мин | |
| ВДН-32Б | ДАЗО2-17-64-10/12У1 | (630/370) | 6000 | 594/495 |
| 475/280 | ||||
| ВДН-32Б | ДАЗО2-18-76-8/10У1 | (1250/725) | 6000 | 744/595 |
| 935/475 | ||||
