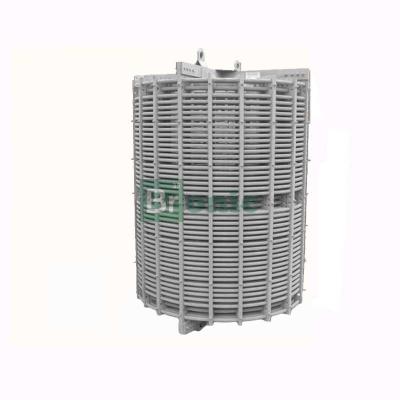

Высокочастотный заградитель ВЗ на токи 100, 200, 400, 630, 1250, 2000 А

Высокочастотный заградитель ВЗ предназначен для ослабления шунтирующего действия шин подстанций на параметры линейного тракта канала высокочастотной связи, ослабления помех от ВЧ сигнала на шины подстанции с целью исключения ложных срабатывания аппаратуры зашиты, а также ослабление шунтирующего действия ответвлений от высоковольтной линии электропередач.

Конструктивное исполнение

Основными составляющими конструкции высокочастотного заградителя ВЗ являются:

• Реактор заградителя (РЗ). Катушка индуктивности, предназначенная для пропускания тока промышленной частоты, протекающего по проводу линии, в которой ВЗ включен;
• Устройство защиты (УЗ), предназначенное для зашиты реактора и элемента настройки от перенапряжений, возникающих на линии и распределительных устройствах подстанций.
• Элемент настройки (ЭН), предназначенный для получения (совместно с реактором) необходимого сопротивления заградителя в заданной полосе частот. ЭН не является обязательной составной единицей ВЗ. В зависимости от требований к высокочастотным параметрам ВЗ, в ряде случаев может отсутствовать.

Эксплуатация

Высокочастотный заградитель ВЗ предназначены для работы на открытом воздухе, при этом:

• для районов с умеренным климатом (исполнение У1):
  • рабочее значение температуры окружающего воздуха от минус 50° С до плюс 50° С;
  • среднемесячное значение относительной влажности 80 % при 15° С.
• для районов с тропическим климатом (исполнение Т1):
  • рабочее значение температуры окружающего воздуха от минус 10° С до плюс 60° С;
  • среднемесячное значение относительной влажности 80 % при 27°С.
• Высота над уровнем моря до 2000 м.
