Задвижка шиберная с контрштоком и выдвижным шпинделем ЗМС-50, ЗМС-80
Цена:По запросу
Задвижка шиберная с контрштоком и выдвижным шпинделем ЗМС-50, ЗМС-80 предназначена для установки в фонтанную арматуру или трубопровод и служит для полного перекрытия потока рабочей среды на нефтяных и газовых скважинах.
Конструктивные особенности
- Корпусные детали задвижки изготавливаются методом штамповки, что обеспечивает их высокую прочность.
- Класс материалов по API - АА; ВВ.
- Конструкция задвижки обеспечивает замену уплотнения по штоку без демонтажа задвижки с фонтанной арматуры.
- Наличие уравновешивающего штока, наряду с двумя опорными подшипниками дает возможность легко управлять задвижкой.
- Выдвижной шпиндель.
- Задвижка ЗМС-50, ЗМС-80 снабжена указателем положения запорного органа.
- Полностью шпилечное крепление крышек к корпусу с уплотнением металл-металл.
- Ходовая гайка вынесена за пределы воздействия рабочей среды, что повысило ее надежность.
- Соединение шибера со шпинделем выполнено в паз, что обеспечивает его самоустановку.
- Задвижки изготавливаются в соответствии с требованиями спецификации 6А API.
- Подача смазки к седлам принудительная.
- Задвижка предназначена для работы в умеренном макроклиматическом районе.
| Наименование изделия |
Условный проход DN | Номинальное давление PN | Температура рабочей среды | Размеры, мм |
Масса, кг |
||||||
| L | H | D | D1 | D2 | D3 | d | |||||
| ЗМС-50х70 | 50; 80 мм | 70 МПа | до до +121оС | 521 | 956 | 52 | 200 | 158,8 | 86,2 | 24 | 195 |
| ЗМС-80х70 | 619 | 1185 | 78 | 270 | 216 | 119 | 29 | 340 | |||

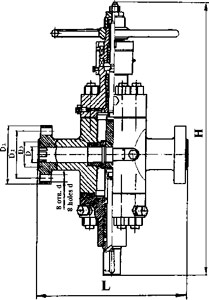

Рис.1. Схема задвижки шиберной с контрштоком и выдвижным шпинделем ЗМС-50, ЗМС-80
