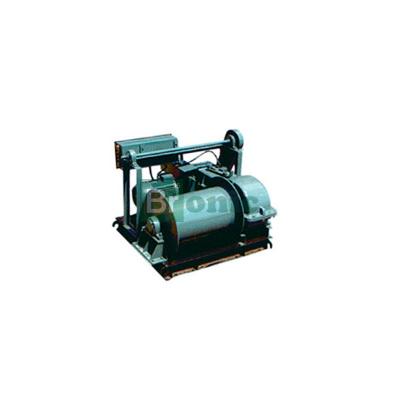

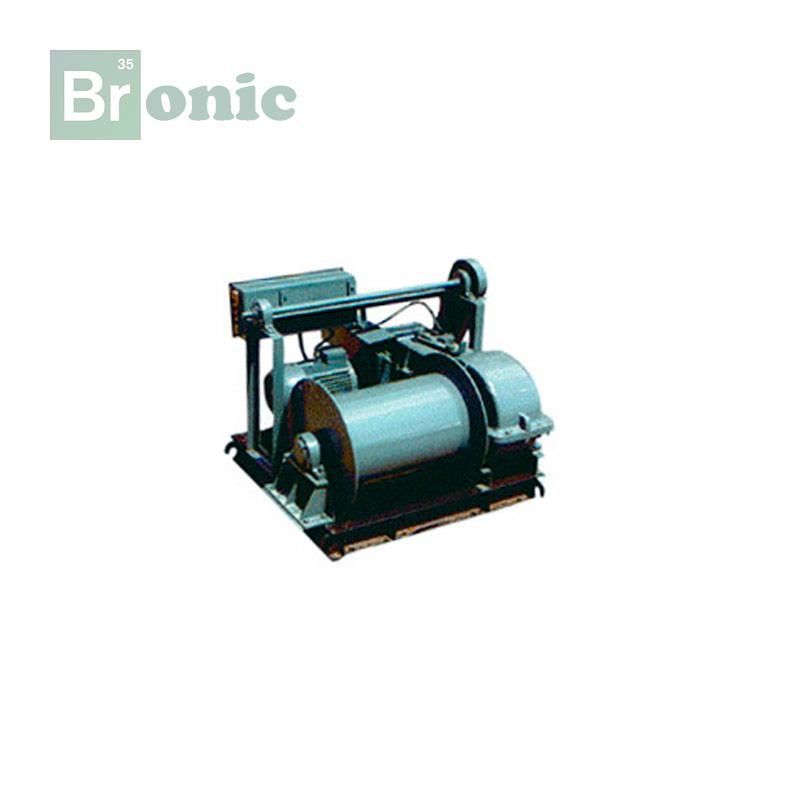

Лебёдки монтажные УЛ-1,5, УЛ-3, УЛ-5А
Цена:По запросу
Лебёдки монтажные УЛ-1,5, УЛ-3, УЛ-5А предназначены для подъема груза на строительных и монтажных работах.
Область применения
Лебедки могут использоваться в качестве тяговых, в механизмах передвижения и поворота. Допускается установка этих лебедок на краны.
Конструктивное исполнение
Лебедка УЛ состоит из следующих основных сборочных единиц:
- Электродвигателя;
- Тормоза;
- Редуктора;
- Барабана;
- Опоры, смонтированные на общей раме сварной конструкции;
- Рама сварной конструкции;
- Пусковой электроаппаратуры;
- Цепная передача;
- Рукоятка ручного привода;
- Цилиндрические зубчатые передачи;
- Цилиндрические зубчатые передачи.

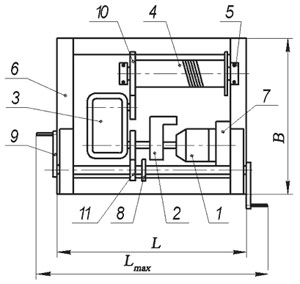

Рис.1. Схема лебедок УЛ-1,5, УЛ-3, УЛ-5А
| Наименование показателей | УЛ-1,5 | УЛ-3 | УЛ-5А | |
| Тяговое усилие в канате, кН (тс) | 15 (1,5) | 30 (3,0) | 50 (5,0) | |
| Ручной привод |
Количество рабочих, чел. | 2 | 4 | |
| Наибольшее усилие одного рабочего, кг. | 16 | 16 | ||
| Расчетная скорость навивки каната, на первом слое, м/с | 0,17 | 0,13 | 0,08 | |
| Диаметр барабана, мм | 220 | 230 | 420 | |
| Канатоемкость барабана, м | 70 | 120 | 120 | |
| Диаметр каната, мм | 11 | 16,5 | 21,0 | |
| Тип редуктора | Ц2 – 250 – 50 - 11 | Ц3У – 200 | РЦ3-575-245-11 | |
| Тормоз | ТКГ-160 | ТКГ-200; ТКГ-160 | ТКТ-200 | |
| Мощность электродвигателя, кВт | 3,0 | 4,7 | 4,7 | |
| Скорость вращения эл/дв., об/мин | 1365 | 910 | 910 | |
| Габаритные размеры, мм | ||||
| Lmax | 1638 | 2276 | 2276 | |
| L | 900 | 900 | 1250 | |
| B | 950 | 950 | 1250 | |
| H | 700 | 700 | 1100 | |
| Масса лебедки без каната, кг | 350 | 657 | 980 | |
Эксплуатация
Лебедки УЛ-1,5, УЛ-3, УЛ-5А рассчитаны для работы в следующих условиях:
- работа от сети переменного тока частотой 50Гц напряжением 220В или 380В
- температура окружающей среды от - 20°С до + 40°С
- рабочее положение – крепление на горизонтальной площадке;
- режим работы – легкий (ПВ=25%)
- внешняя среда неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10мг/м3.
