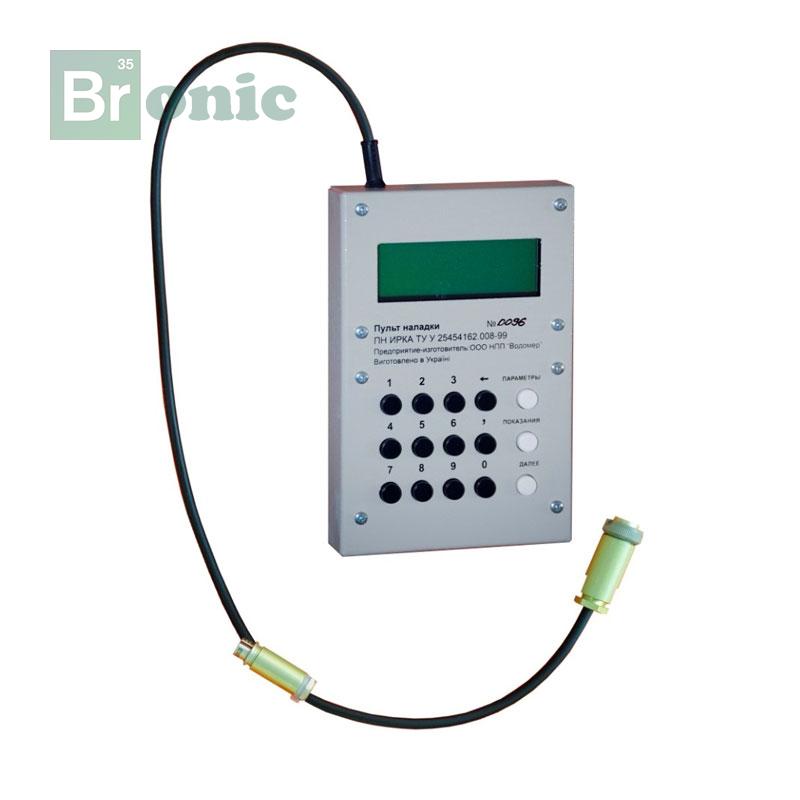

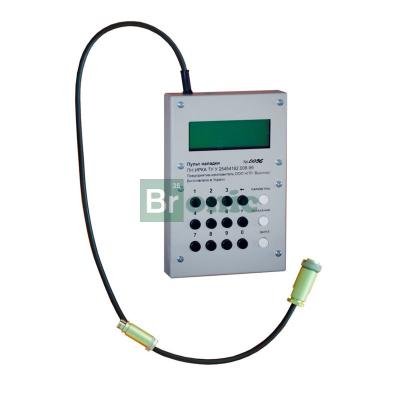

Пульт наладки ПН ИРКА

Пульт наладки ПН ИРКА предназначен для ввода и проверки параметров расходомера ИРКА.

Устройство и работа

Пульт наладки имеет жидкокристаллический индикатор и клавиатуру на 17 клавиш. ПН подключается к комплексу расходомерному ИРКА одним разъемом «Контроль». После подачи напряжения питания на комплекс расходомерный ИРКА, ПН готов к работе.

После включения ПН посылает команды запроса комплексу расходомерному на чтение:

• наименование устройства;
• заводской номер;
• минимальный расход;
• максимальный расход.

Если от блока БИ комплекса расходомерного на запрос ПН получен корректный ответ, соблюден протокол обмена и контрольная сумма посылки оказалась верной, на экран ПН выводятся считанные параметры. В противном случае на экране ПН выводится сообщение «Нет ответа». Цикл запрос/ответ повторяется до нажатия одной из клавиш – «Параметры» или «Показания».

Нажатие клавиши «Параметры» - ввод или проверка технологических параметров комплекса расходомерного ИРКА. Режим ввода параметров инициализируется при вставленном в разъем «Ключ» на передней панели комплекса расходомерного ИРКА ключе. Иначе инициализируется режим проверки параметров. Информация о наличии или отсутствии ключа выводится на экран ЖКИ при нажатии клавиши «Параметры».

Нажатие клавиши «Показания» - чтение параметров комплекса расходомерного ИРКА. Считывание параметров производится непрерывно, что позволяет отслеживать изменение значений. В этом режиме в четвертой строке ЖКИ индицируется состояние байта статуса комплекса расходомерного ИРКА. Расшифровка байта статуса приведена в Приложении А.

На клавиатуре ПН имеется кнопка красного цвета «Сброс», при нажатии которой происходит возврат в исходное состояние из любого выбранного режима с потерей введенной информации.

Технические данные

Возможность вывода на индикатор физических величин:

• расход, м³/ч.
• объем, м³.
• время наработки, час., мин.
• контрольное время, с.
• уровень сигнала с первой пары датчиков, dB.
• уровень сигнала со второй пары датчиков, dB.
• средняя скорость потока, м/с.

Считывание, вывод на индикатор и изменение параметров расходомера:

• фактический диаметр, мм.
• контрольное расстояние, мм.
• эквивалентная шероховатость, мм.
• начальный прямой участок, м.
• минимальный расход, м³/ч.
• максимальный расход, м³/ч.
• тип аналогового выхода.
• сетевой адрес.
• яркость индикатора.

Считывание и вывод на индикатор информации расходомера без возможности ввода:

• наименование устройства.
• заводской номер расходомера.
