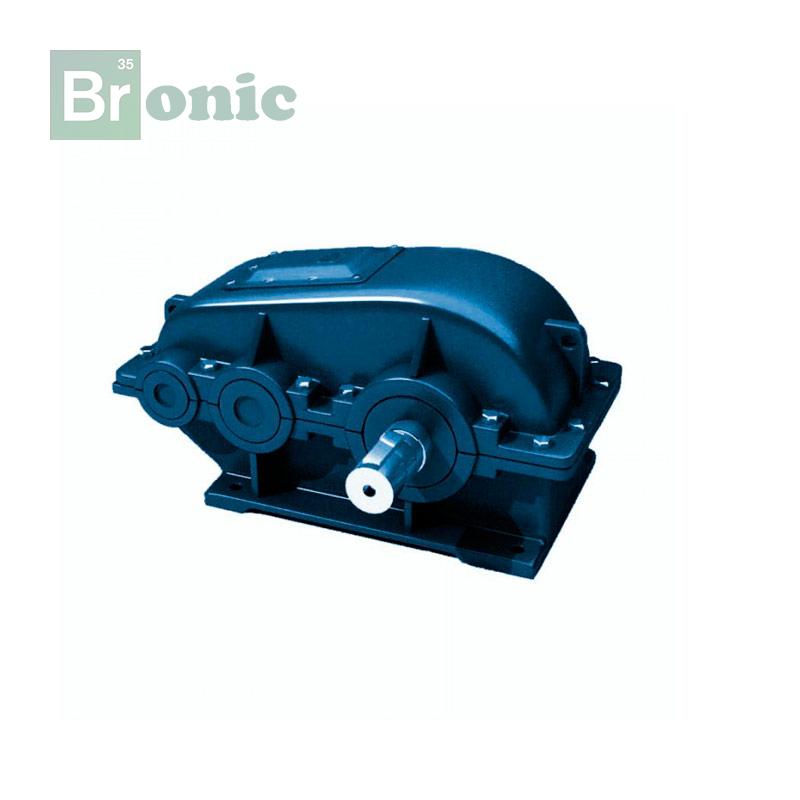

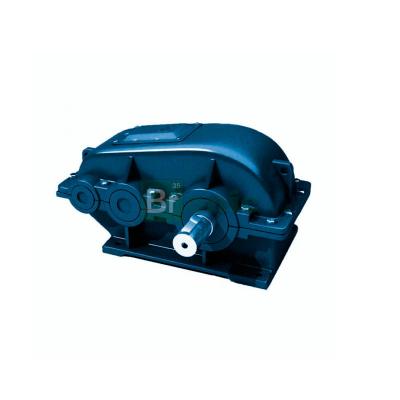

Редукторы цилиндрические РК

Цена:По запросу

Редукторы цилиндрические РК являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические РК обозначаются так: РК - 500М - 50 - 12 - У1, где

РК - тип редуктора
500 - межосевое расстояние выходной ступени, мм
М - модернизированный
50 - передаточное отношение
12 - вариант сборки
У1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Технические характеристики
Типоразмер редуктора	Передаточное отношение	Частота вращения входного вала, мин^-1	Номинальный крутящий момент на выходном валу, Н·м
РК-500 РК-500М	8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50	от 1500 до 600	8770... 10040
РК-600 РК-600М	8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50	от 1500 до 600	15575...15605

Габаритные размеры
Типоразмер редуктора	А_C	А_Б	А_T	А₁	В	В₁	В₂	В₃	H	Н₁	Н₂	h	L	L₁	L₂	L₃	d	n	Масса
Типоразмер редуктора	мм																	шт	кг
РК-500 РК-500М	850	350	500	300	580	520	580	408	875	400	105	35	1640	1120	510	550	32	8	1230
РК-600 РК-600М	1000	400	600	350	660	590	660	472	965	400	200	40	1900	1360	550	595,5	32	8	2130

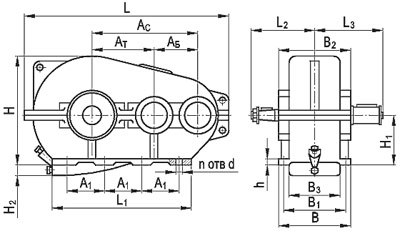

Рис.1. Габаритные размеры редукторов цилиндрических РК

Рис.1. Габаритные размеры редукторов цилиндрических РК

Заказать Редукторы цилиндрические РК в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
