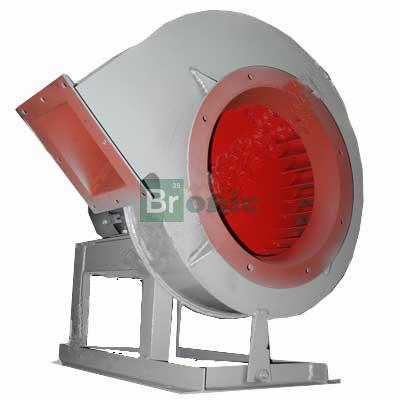

Вентиляторы высокого давления ВР217-30 №4 (ВР 12-26)

Вентиляторы высокого давления ВР217-30 №4 (ВР 12-26) предназначены для эксплуатации в сооружениях различного, преимущественно промышленного назначения. Допускается устанавливать в стационарных системах вентиляции, кондиционирования, отопления, использовать в составе установок в производственных и санитарно-технических целях;

Вентиляторы применяются для подачи воздуха в вагранки, печи, вентиляционные системы зерновых элеваторов и глубоких шахт, а также для установки в системы пневмотранспорта эжекционного типа и установки других технологических систем.

Условия эксплуатации

• Вентиляторы предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до +80 С, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м3, а также липких веществ и волокнистых материалов;
• Температура внешней среды: допустимый диапазон -40 С…+40 С;
• Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (1 категория размещения — вне помещения под навесом), в макроклиматических районах в условиях умеренного (У) и тропического (Т) климата 2-3 категории размещения по ГОСТ 15150-69.

Варианты изготовления

• Исполнение 1-е;
• Из углеродистой стали в стандартном исполнении;
• Из различных марок нержавеющих сталей;
• Во взрывозащищенном исполнении (из разнородных металлов) по ДНАОП 0.00-1.18-98;
• Вентиляторы радиальные изготавливают правого и левого вращения
• Температура перемещаемой среды до 200 С (по спецзаказу).

Общие сведения

• Вентилятор ВР217-30 №4;
• Одностороннего всасывания;
• Рабочее колесо сварное с вперед загнутыми лопатками в количестве 32 шт;
• Корпус спиральный поворотный.

Монтаж вентилятора

• Вентиляторы поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
• Монтаж вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
• Вентилятор следует устанавливать на фундамент и закреплять фундаментными болтами. В случае, если передача вибрации на фундамент не допускается, а также для исключения резонанса, вентилятор рекомендуется устанавливать на виброизоляторы;
• Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
• Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
• Воздуховоды не должны вибрировать, для этого устанавливаются гибкие вставки от воздуховода к вентилятору.

Демонтаж вентилятора

• Для осмотра проточной части вентилятора на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
• Выем рабочего колеса осуществляется через отверстие в стенке корпуса, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемным диском корпуса.
